NORMA OFICIAL MEXICANA NOM-086-1-SCFI-2020, "INDUSTRIA HULERA-LLANTAS NUEVAS, DE CONSTRUCCIÓN RADIAL PARA VEHÍCULOS DE PESO BRUTO VEHICULAR SUPERIOR A 4 536 KG Y LLANTAS DE CONSTRUCCIÓN DIAGONAL DE CUALQUIER CAPACIDAD DE CARGA-ESPECIFICACIONES DE SEGURIDAD, MÉTODOS DE PRUEBA E INFORMACIÓN COMERCIAL", (CANCELA A LA NOM-086/1-SCFI-2011 PUBLICADA EN EL DIARIO OFICIAL DE LA FEDERACIÓN EL 19 DE ABRIL DE 2011).
ALFONSO GUATI ROJO SÁNCHEZ, Director General de Normas y Presidente del Comité Consultivo Nacional de Normalización de la Secretaría de Economía (CCONNSE), con fundamento en los artículos 34 fracciones II, XIII y XXXIII de la Ley Orgánica de la Administración Pública Federal; 4 de la Ley Federal de Procedimiento Administrativo; 3, fracción XI, 39 fracciones V y XII, 40 fracción I y XII, 41, y 47 fracción IV de la Ley Federal sobre Metrología y Normalización, 28 y 34 del Reglamento de la Ley Federal sobre Metrología y Normalización, Tercero y Cuarto Transitorios del Decreto por el que se expide la Ley de Infraestructura de la Calidad y se abroga la Ley Federal sobre Metrología y Normalización, y 36 fracciones I, IV, IX y X del Reglamento Interior de esta Secretaría, y
CONSIDERANDO
Que es facultad de la Secretaría de Economía procurar las medidas que sean necesarias para garantizar que los productos que se comercialicen en el territorio nacional contengan los requisitos necesarios para velar por la seguridad de los usuarios, así como garantizar los aspectos de información comercial para lograr una efectiva protección del consumidor.
Que con fecha 5 de septiembre de 2018 el Comité Consultivo Nacional de Normalización de la Secretaría de Economía, aprobó la publicación del Proyecto de Norma Oficial Mexicana PROY-NOM-086-1-SCFI-2018, "Industria hulera-Llantas nuevas, de construcción radial para vehículos de peso bruto vehicular superior a 4 536 kg y llantas de construcción diagonal de cualquier capacidad de carga-Especificaciones de seguridad, métodos de prueba e información comercial ", la cual se realizó en el Diario Oficial de la Federación el 28 de agosto de 2019, con objeto de que los interesados presentaran sus comentarios.
Que, conforme al procedimiento descrito en el artículo 47 de la Ley Federal sobre Metrología y Normalización, el proyecto estuvo a disposición del público general para su consulta; y que, dentro del plazo de 60 días naturales contados a partir del día siguiente de la fecha de publicación de dicho Proyecto, los interesados presentaron comentarios sobre el contenido del mismo y que fueron analizados por el grupo de trabajo, realizándose las modificaciones conducentes a éste.
Que, el Análisis de Impacto Regulatorio a que se refiere el artículo 45 de la Ley Federal sobre Metrología y Normalización y el Capítulo Tercero de la Ley General de Mejora Regulatoria, estuvo a disposición del público en general para su consulta; y que, los interesados presentaron comentarios sobre el mencionado análisis y el contenido del citado Proyecto, mismos que fueron analizados por el grupo de trabajo, realizándose las modificaciones conducentes a éste; por lo que la presente Norma cumplió con lo referente al procedimiento de mejora regulatoria establecido en la Ley General de Mejora Regulatoria, como lo muestra su Dictamen Total Final emitido el 19 de febrero de 2020 por la Comisión Nacional de Mejora Regulatoria, mediante oficio CONAMER/20/0846.
Que, con fecha 30 de enero de 2020, el Comité Consultivo Nacional de Normalización de la Secretaría de Economía aprobó la norma referida.
Que la Ley Federal sobre Metrología y Normalización establece que las Normas Oficiales Mexicanas se constituyen como el instrumento idóneo para determinar la información comercial que deben cumplir las etiquetas de los productos, así como velar por la protección de los intereses del consumidor, por consiguiente se expide la siguiente: Norma Oficial Mexicana NOM-086-1-SCFI-2020, "Industria hulera-Llantas nuevas, de construcción radial para vehículos de peso bruto vehicular superior a 4 536 kg y llantas de construcción diagonal de cualquier capacidad de carga-Especificaciones de seguridad, métodos de prueba e información comercial". SINEC-20200128150912999.
Ciudad de México, a 8 de febrero de 2022.- El Director General de Normas y Presidente del Comité Consultivo Nacional de Normalización de la Secretaría de Economía, Lic. Alfonso Guati Rojo Sánchez.- Rúbrica.
NORMA OFICIAL MEXICANA NOM-086-1-SCFI-2020 "INDUSTRIA HULERA-LLANTAS NUEVAS, DE
CONSTRUCCIÓN RADIAL PARA VEHÍCULOS DE PESO BRUTO VEHICULAR SUPERIOR A 4 536 KG Y
LLANTAS DE CONSTRUCCIÓN DIAGONAL DE CUALQUIER CAPACIDAD DE CARGA-
ESPECIFICACIONES DE SEGURIDAD, MÉTODOS DE PRUEBA E INFORMACIÓN COMERCIAL",
(CANCELA A LA NOM-086/1-SCFI-2011 PUBLICADA EN EL DIARIO OFICIAL DE LA FEDERACIÓN EL
19 DE ABRIL DE 2011)
CONSTRUCCIÓN RADIAL PARA VEHÍCULOS DE PESO BRUTO VEHICULAR SUPERIOR A 4 536 KG Y
LLANTAS DE CONSTRUCCIÓN DIAGONAL DE CUALQUIER CAPACIDAD DE CARGA-
ESPECIFICACIONES DE SEGURIDAD, MÉTODOS DE PRUEBA E INFORMACIÓN COMERCIAL",
(CANCELA A LA NOM-086/1-SCFI-2011 PUBLICADA EN EL DIARIO OFICIAL DE LA FEDERACIÓN EL
19 DE ABRIL DE 2011)
PREFACIO
La elaboración de la presente Norma Oficial Mexicana es competencia del Comité Consultivo Nacional de Normalización de la Secretaría de Economía (CCONNSE) integrado por:
— Secretaría de Economía.
— Secretaría de Salud.
— Secretaría del Trabajo y Previsión Social.
— Secretaría de Medio Ambiente y Recursos Naturales
— Secretaría de Agricultura y Desarrollo Rural
— Secretaría de Comunicaciones y Transportes.
— Secretaría de Turismo.
— Secretaría de Bienestar
— Secretaría de Gobernación.
— Secretaría de Energía.
— Centro Nacional de Metrología.
— Comisión Federal de Competencia Económica.
— Procuraduría Federal del Consumidor.
— Comisión Nacional del Agua.
— Instituto Mexicano del Transporte.
— Cámara Nacional de la Industria de Transformación.
— Confederación de Cámaras Nacionales de Comercio, Servicios y Turismo.
— Confederación de Cámaras Industriales de los Estados Unidos Mexicanos.
— Asociación Nacional de Tiendas de Autoservicio y Departamentales.
— Asociación Nacional de Importadores y Exportadores de la República Mexicana.
— Cámara Nacional de Comercio de la Ciudad de México.
— Consejo Nacional Agropecuario.
— Universidad Nacional Autónoma de México.
— Instituto Politécnico Nacional.
Con objeto de elaborar la propuesta de modificación para la NOM-086/1-SCFI-2011, se constituyó un Grupo de Trabajo con la participación voluntaria de los siguientes actores:
— Alianza Mexicana de Organización de Transportistas A.C. (AMOTAC)
— Asociación Nacional de Productores de Autobuses, Camiones y Tractocamiones, A.C. (ANPACT)
— Asociación Nacional de Transporte Privado, A.C. (ANTP)
— Bridgestone de México S.A. de C.V.
— Cámara Nacional de la Industria Hulera (CNIH)
— Certificación y Normalización CERTYNOM, S.C.
— Cooper Tire de México S.A. de C.V.
— Goodyear Servicios Comerciales S. de R.L. de C.V.
— Hankook Tire de México S.A. de C.V.
— Industrias Michelin, S.A. de C.V.
— Kumho Tire de México S.A. de C.V.
— Normalización y Certificación NYCE, S.C.
— NYCE Laboratorios S.C.
— Pirelli Neumáticos de México S.A de C.V.
— Compañía Hulera Tornel S.A de C.V.
— Yokohama Tire México S. de R.L. de C.V.
Con el objeto de dar cumplimiento a los artículos 6, 7, fracciones I, IV y V, 8, fracciones I y II, y 78 de la Ley General de Mejora Regulatoria (LGMR), relativos a la mejora regulatoria y reducción de costos para los particulares; y a fin de dar cumplimiento al requerimiento de simplificación regulatoria establecido en el artículo Quinto del Acuerdo Presidencial, esta Dirección General de Normas presenta la derogación de las acciones regulatorias siguientes:
| Acciones regulatorias |
| Método de Prueba denominado Conductividad térmica |
| Método de prueba denominado Fluorescencia |
Con lo anterior, se da cumplimiento a los preceptos de simplificación regulatoria.
ÍNDICE DEL CONTENIDO
1. Objetivo y campo de aplicación
2. Referencias Normativas
3. Definiciones, abreviaturas y términos abreviados
4. Clasificación
5. Especificaciones
6. Muestreo
7. Métodos de prueba
8. Información comercial
9. Evaluación de la conformidad
10. Vigilancia
11. Concordancia con normas internacionales
Apéndice A (Normativo) Tablas de valores complementarios
Apéndice B (Normativo) Requisitos para cumplir con el Informe de Certificación de Sistemas de Gestión de la Calidad
Apéndice C (Informativo) Formato para el informe de verificación mediante el sistema de gestión de la calidad de la línea de producción para ser elaborado por el Organismo de certificación de sistemas de gestión de la calidad
12. Bibliografía
TRANSITORIOS
1. Objetivo y campo de aplicación
La presente Norma Oficial Mexicana establece las especificaciones de seguridad y métodos de prueba que deben cumplir las llantas nuevas, nacionales e importadas, de construcción radial que son empleadas en vehículos con un peso bruto vehicular superior a 4 536 kg (10 000 lb), las llantas de construcción diagonal de cualquier capacidad de carga y las llantas de uso temporal de construcción radial y diagonal, que son utilizadas en automóviles, camiones ligeros, camionetas, camiones pesados, tractocamiones, autobuses y remolques, las cuales se comercializan como mercancía final y no como parte de un vehículo automotor en los Estados Unidos Mexicanos.
Esta Norma Oficial Mexicana no es aplicable a las llantas radiales empleadas en vehículos con un peso bruto vehicular igual o menor a 4 536 kg (10 000 lb), así como a las llantas para vehículos de carreras, uso fuera de carretera (OTR), agrícola, industrial, para nieve, motocicleta, trimotos y cuatrimotos.
2. Referencias Normativas
Los documentos que a continuación se refieren o los que le sustituyan, son indispensables para la aplicación de esta Norma Oficial Mexicana.
| 2.1 NOM-008-SCFI-2002 | Sistema General de Unidades de Medida, publicada en el Diario Oficial de la Federación el 27 de noviembre de 2002. |
| 2.2 NOM-106-SCFI-2017 | Características de diseño y condiciones de uso de la contraseña oficial, publicada en el Diario Oficial de la Federación el 8 de septiembre de 2017. |
| 2.3 NMX-T-004-SCFI-2015 | Industria Hulera- Llantas, Cámaras y accesorios Definiciones. Declaratoria de vigencia publicada en el Diario Oficial de la Federación el 17 de febrero de 2016. |
| 2.4 NMX-CC-9001-IMNC-2015 | Sistemas de gestión de la calidad-Requisitos. Declaratoria de vigencia publicada en el Diario Oficial de la Federación el 3 de mayo de 2016. |
| 2.5 ISO 9001:2015 | Quality management systems -- Requirements |
| Nota explicativa nacional La equivalencia de las normas internacionales señaladas anteriormente con la Norma y su grado de concordancia es la siguiente: | |||
| Norma Internacional | Norma | Grado de Concordancia | |
| ISO 9001:2015 | NMX-CC-9001-IMNC-2015 | Esta norma mexicana es Idéntica (IDT) a la Norma Internacional ISO 9001:2015 "Quality management systems- Requirements", ed 5 (2015 septiembre) | |
| | | | |
3. Definiciones, abreviaturas y términos abreviados
Para los propósitos de esta Norma Oficial Mexicana, se aplican los términos y definiciones dados en la Ley Federal Sobre Metrología y Normalización, en lo que no se oponga a lo previsto en la Ley de Infraestructura de la Calidad de conformidad con los artículos transitorios Segundo y Cuarto del Decreto por el que se expide la Ley de Infraestructura de la Calidad y se abroga la Ley Federal sobre Metrología y Normalización; la Norma Mexicana NMX-T-004-SCFI-2015 (ver 2.3), y los siguientes son aplicables:
3.1 capacidad máxima de carga
capacidad de carga a la presión máxima de inflado permitida.
3.2 capas equivalentes
resistencia que ofrece el número de capas de algodón de una llanta con respecto a la resistencia de capas de un material diferente.
3.3 certificado
documento mediante el cual el Organismo de Certificación para productos, hace constar que un producto determinado cumple con las especificaciones establecidas en la presente Norma Oficial Mexicana, y cuya validez está sujeta a la verificación respectiva.
3.4 certificado del sistema de gestión de la calidad
documento mediante el cual un Organismo de Certificación para sistemas de gestión de la calidad hace constar que un fabricante determinado cumple con las especificaciones establecidas en la Norma Mexicana NMX-CC-9001-IMNC-2015, ver 2.4 o la ISO 9001:2015, ver 2.5 y que incluye la línea de producción del producto cuyo certificado se requiera.
3.5 clave de identificación
código aceptado internacionalmente para la identificación de la llanta, para efectos de éste procedimiento/es aquella medida de llanta que está identificada en el Apéndice A (Normativo), y en su caso en las Especificaciones Técnicas conforme a los manuales técnicos aplicables (ver capítulo 12, Bibliografía) o datos técnicos del fabricante.
3.6 DGN
Dirección General de Normas de la Secretaría de Economía.
3.7 familia de productos
grupo de productos del mismo modelo de llanta según 3.13.
3.8 informe de certificación del sistema de gestión de la calidad
documento que elabora un Organismo de Certificación de sistemas de gestión de la calidad para hacer constar que el sistema de gestión de la calidad de un producto sobre una determinada línea de producción, contempla procedimientos de verificación para el cumplimiento con la presente Norma Oficial Mexicana que hubiere certificado, y que se obtiene conforme al procedimiento indicado en el Apéndice C (Normativo) de evaluación de la conformidad.
3.9 informe de resultados
documento que emite un laboratorio de pruebas, mediante el cual se presentan, ante el Organismo de Certificación para producto, los resultados obtenidos de las pruebas realizadas a un producto, conforme a los procedimientos establecidos en la presente Norma Oficial Mexicana. El informe tiene una vigencia de noventa días naturales contados a partir de la fecha de su emisión. Dicho informe debe estar vigente al momento en que el interesado presente ante el Organismo de Certificación para productos su solicitud.
3.10 Laboratorio de pruebas
persona física o moral acreditada y aprobada para realizar pruebas de los productos objeto de esta Norma Oficial Mexicana.
3.11 Ley
Ley Federal sobre Metrología y Normalización.
3.12 llanta de uso temporal
llanta de uso limitado que se utiliza como repuesto o refacción, en sustitución de la llanta normal en uso del vehículo automotor.
3.13 modelo de llanta
llantas que tengan:
— Misma marca
— Mismo diseño o dibujo de la banda de rodamiento
— Mismo tipo de construcción radial o diagonal
Independientemente de sus claves descriptivas, si es cara blanca o negra o con letras realzadas, con cámara o sin cámara.
3.14 muestreo
procedimiento mediante el cual se seleccionan diversas unidades del producto conforme a los lineamientos establecidos en esta Norma Oficial Mexicana.
3.15 Organismo de certificación para sistemas de gestión de la calidad
persona moral acreditada en términos de la Ley y su Reglamento, que efectúa actividades de certificación de sistemas de gestión de la calidad, para certificar mediante el informe respectivo, que el sistema de gestión de la calidad de un producto contempla procedimientos de verificación.
3.16 presión máxima de inflado permitida
es la presión máxima de acuerdo a las especificaciones de diseño que tenga la llanta, a la que puede ser inflada a temperatura ambiente, sin exponerla a sufrir deterioros por exceso de presión durante su trabajo.
3.17 producto
los referidos en el objetivo y campo de aplicación de la presente Norma Oficial Mexicana.
3.18 renovación
la emisión de un nuevo certificado por un periodo igual al que se le otorgó en la primera certificación, siempre y cuando los resultados (informe de resultados) derivados de la visita de verificación (seguimiento) al producto, cumpla con las especificaciones de la presente Norma Oficial Mexicana.
3.19 Secretaría
Secretaría de Economía.
4. Clasificación
Para efectos de la presente Norma Oficial Mexicana, las llantas se clasifican de la siguiente manera:
a) Por su capacidad de carga:
La capacidad de carga de la llanta puede ser indicada como rango de carga o capas o cuerdas equivalentes, como se describe en la Tabla 1 o índice de carga conforme a la Tabla A.4 del Apéndice A (Normativo).
Tabla 1-Identificación de la capacidad de carga
| Rango de Carga | No. De Capas |
| B | 4 |
| C | 6 |
| D | 8 |
| E | 10 |
| F | 12 |
| G | 14 |
| H | 16 |
| J | 18 |
| L | 20 |
| M | 22 |
| N | 24 |
Adicionalmente las llantas de construcción, diagonal y temporal para automóvil deben corresponder a los símbolos de velocidad, de acuerdo a las tablas 2 y 3.
Tabla 2-Grupos de símbolos de velocidad
| Grupos de símbolos de velocidad | Identificación del símbolo de velocidad |
| Grupo I | Sin símbolo de velocidad o menores al símbolo de velocidad S |
| Grupo II | S , T o U |
| Grupo III | H o mayores |
| Grupo IV (Temporal) | Para las llantas temporales la capacidad de carga se expresará en kg (ver 5.4). |
Nota: En el caso de llantas con símbolos de velocidad S la Tabla 2 aplica también para llantas de construcción radial.
Tabla 3-Símbolos de velocidad
| Símbolo de Velocidad | Categoría de Velocidad km/h |
| B | 50 |
| C | 60 |
| D | 65 |
| E | 70 |
| F | 80 |
| G | 90 |
| J | 100 |
| K | 110 |
| L | 120 |
| M | 130 |
| N | 140 |
| P | 150 |
| Q | 160 |
| R | 170 |
| S | 180 |
| T | 190 |
| U | 200 |
| H | 210 |
| V | 240 |
| W | 270 |
| Y | 300 |
| Z | Superior a 240 |
b) Por el tipo de servicio:
i. Carretera
ii. Fuera de carretera
iii. Mixto
iv. Temporal
c) Por el tipo de construcción:
i. Diagonal con cámara
ii. Diagonal sin cámara
iii. Radial con cámara
iv. Radial sin cámara
d) Por el tipo de diseño de piso:
i. Carretera
ii. Tracción
iii. Fuera de carretera
iv. Mixto
5. Especificaciones
5.1 Generalidades
Las unidades de medida empleadas en los productos, objeto de esta Norma Oficial Mexicana, deben ser las establecidas en la Norma Oficial Mexicana NOM-008-SCFI-2002 (ver 2.1), pudiéndose indicar entre paréntesis la unidad de medida reconocida conforme a las prácticas del uso y la costumbre.
La presión máxima de inflado para los métodos de prueba es de acuerdo a su capacidad de carga, debe ser la especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo). Esto se verifica con la ayuda de un manómetro calibrado.
5.2 Comportamiento de la llanta a la velocidad
Esta especificación aplica para:
a) Llantas de camioneta con diámetro de rin de 14.5 pulgadas o menores,
b) Llantas de uso temporal de automóvil, y
c) Llanta para automóvil.
Cada llanta, al ser sometida a la prueba de comportamiento a la velocidad, debe cumplir con los siguientes requisitos, los cuales se verifican de conformidad con el procedimiento que se establece en 7.1.
I. No debe existir evidencia visual de separación de banda de rodamiento, costados, capas, ceja, arrancaduras, agrietamiento o uniones abiertas, capa hermética (si la tiene) o cuerdas expuestas, y
II. Para llantas con y sin cámara, la presión se debe medir por lo menos en un tiempo que esté entre 15 min y 25 min una vez que terminó la prueba y ésta no debe ser menor al 95 % de la presión inicial especificada en las Tablas 5, y de A.7 a A.23 del Apéndice A (Normativo).
La prueba de comportamiento a la velocidad debe aplicarse a todas las llantas: para automóvil, temporales, para camioneta con diámetro de rin 14.5 pulgadas (menor o igual a 14.5 pulgadas), todas ellas de construcción radial con y sin cámara y diagonales con y sin cámara y con capacidad de carga B, C y D o sus equivalentes.
5.3 Dimensiones de las llantas
Esta especificación aplica para:
a) Llantas de camioneta o camión con diámetro de rin de 15 pulgadas o mayores,
b) Llantas de camioneta con diámetro de rin de 14.5 pulgadas o menores,
c) Llantas de uso temporal de automóvil, y.
d) Llanta para automóvil.
Contempla lo siguiente:
I. Anchura de sección
Debe cumplir con lo especificado en las Tablas A.7 a A.23 del Apéndice A (Normativo), tomando en consideración las tolerancias indicadas en 5.3, II. Esto se verifica de conformidad con el procedimiento que se establece en 7.2 de la presente Norma Oficial Mexicana.
II. Tolerancia aplicable a la anchura de sección
Para el caso de llantas para automóvil independientemente de su construcción, a las cuales les aplica la presente Norma Oficial Mexicana, la anchura de sección no debe ser mayor del 7% ni ser menor del 4% de la especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo), excepto en el caso de que la llanta tenga una banda protectora especial para protegerla contra impactos, en este caso, la tolerancia anterior puede ser excedida en 10 mm.
Para el caso de llantas de camioneta y camión, a las cuales les aplica esta Norma Oficial Mexicana, la anchura de sección no debe ser mayor del 7% ni ser menor del 4% de la especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo), excepto en el caso de que la llanta tenga una banda protectora especial para protegerla contra impactos, en este caso, la tolerancia anterior puede ser excedida en 10 mm.
III. Factor mínimo de medida.
Debe ser igual o mayor que el indicado en las Tablas A.7 a A.23 del Apéndice A (Normativo).
IV. Indicadores de desgaste de la banda de rodamiento
Los indicadores de desgaste de las llantas objeto de esta Norma Oficial Mexicana, deben tener una altura mínima de 1,6 mm, lo cual se considera como límite de seguridad en la llanta. Esto se verifica con la ayuda de un medidor de profundidad.
5.4 Resistencia de la ceja al desmontaje del rin para llantas diagonales, radiales y temporales, sin cámara, para automóviles
Esta especificación se aplica a llantas diagonales y radiales sin cámara de uso temporal para automóvil
La fuerza aplicada para desmontar la ceja de la llanta en las áreas de aplicación no debe ser menor de:
a) 6,7 kN para aquellas llantas con una anchura de sección especificada menor a 160 mm.
b) 8,9 kN para aquellas llantas con una anchura de sección especificada de 160 mm pero menor a 205 mm.
c) 11,1 kN para aquellas llantas con una anchura de sección especificada de 205 mm o mayor.
Lo anterior se verifica de acuerdo con el método de prueba descrito en 7.3.
Este procedimiento no aplica a llantas con cámara, en virtud de que este tipo de llantas utiliza un contenedor de aire no integrado a la llanta, lo cual hace que la prueba no sea funcional.
De igual manera, no aplica a llantas de camioneta / LT.
Para llantas temporales, la fuerza aplicada para desmontar la ceja de la llanta en las áreas de aplicación no debe ser menor de:
I. 6,7 kN para aquellas llantas que tienen una carga máxima menor o igual a 399 kg.
II. 8,9 kN para aquellas llantas que tienen una carga de 400 kg hasta 635 kg.
III. 11,1 kN para aquellas llantas que tienen una carga mayor a 635 kg.
Lo anterior se prueba de acuerdo al procedimiento descrito en 7.3.
5.5 Resistencia de la llanta a la penetración
Esta especificación aplica para:
a) Llantas de camioneta o camión con diámetro de rin de 15 pulgadas o mayores.
b) Llantas de camioneta con diámetro de rin de 14.5 pulgadas o menores.
c) Llantas de uso temporal de automóvil.
d) Llantas para automóvil.
La resistencia a la penetración se determina al probarse de acuerdo con lo que se establece en el método de prueba descrito en 7.4 de la presente Norma Oficial Mexicana y con la especificación a que corresponda conforme a lo siguiente:
I. Para llantas para automóvil de construcción radial con o sin cámara y diagonal con o sin cámara se determina utilizando los valores de la Tabla 7.
II. Para llanta temporal de automóvil de construcción radial con o sin cámara y diagonal con o sin cámara se determina utilizando los valores de la Tabla 8.
III. Para llantas para camioneta y camión de construcción radial con o sin cámara y diagonal con o sin cámara se determina utilizando los valores de la Tabla A.2 del Apéndice A (Normativo).
5.6 Comportamiento de la llanta a la carga
Esta especificación aplica para:
a) Llantas de camioneta o camión con diámetro de rin de 15 pulgadas o mayores.
b) Llantas de camioneta con diámetro de rin de 14.5 pulgadas o menores.
c) Llantas de uso temporal de automóvil.
d) Llanta para automóvil.
Cada llanta, al ser sometida a la prueba de carga, debe cumplir con los siguientes requisitos, los cuales se verifican de conformidad con el procedimiento que se establece en 7.5 de esta Norma Oficial Mexicana.
Para llantas con y sin cámara, la presión se debe medir por lo menos en un tiempo que esté entre 15 min y 25 min una vez que terminó la prueba y ésta no debe ser menor al 95 % de la presión inicial especificada en las Tablas 5, y de A.7 a A.23 del Apéndice A (Normativo).
No debe existir evidencia visual de separación de banda de rodamiento, costados, capas, ceja, arrancaduras, agrietamiento o uniones abiertas, capa hermética (si la tiene) o cuerdas expuestas.
La capacidad máxima de carga de la llanta es la especificada para uso sencillo en las Tablas A.7 a A.23 del Apéndice A (Normativo), o de acuerdo al índice de carga marcado en la llanta, ver Tabla A.4 del Apéndice A (Normativo).
6. Muestreo
Para efectos de la evaluación de la conformidad, ésta se llevará a cabo por modelo y el número de llantas radiales o diagonales que integran la muestra del producto objeto de esta Norma Oficial Mexicana.
Para llevar a cabo los métodos de prueba en llantas de camioneta o camión con diámetro de rin de 15 pulgadas o mayores, se deben usar dos llantas:
a) Una para comprobar sus dimensiones y la resistencia de la llanta a la penetración.
b) Una segunda para comprobar el comportamiento de la llanta a la carga.
Para llevar a cabo los métodos de prueba en llantas de camioneta con diámetro de rin de 14.5 pulgadas o menores, se deben usar tres llantas:
a) Una para comprobar dimensiones y la resistencia de la llanta a la penetración.
b) Una segunda para comprobar el comportamiento de la llanta a la carga.
c) Una tercera para la prueba de comportamiento de la llanta a la velocidad.
Para llevar a cabo los métodos de prueba en llantas de automóvil, así como de uso temporal se deben usar 3 llantas:
a) Una para comprobar sus dimensiones y la resistencia de la ceja al desmontaje del rin para llantas diagonales, radiales y temporales, sin cámara, para automóviles y resistencia de la llanta a la penetración.
b) Una segunda para comprobar el comportamiento de la llanta a la carga.
c) Una tercera para prueba de comportamiento de la llanta a la velocidad.
7. Métodos de prueba
7.1 Comportamiento de la llanta a la velocidad
7.1.1 De llantas para automóvil
El siguiente procedimiento es aplicable para las llantas que se contemplan en la Tabla 2.
a) Aparatos y/o instrumentos
— Manómetro con resolución de 10 kPa o mejor (o unidad de medida equivalente);
— Rin de prueba;
— Dispositivo o instrumento para medir temperaturas que cumpla con las condiciones de la prueba y con resolución de 1 K (1 ºC) o su equivalente;
— Equipo para prueba de comportamiento a la carga y velocidad, que cumpla con las siguientes características:
Una polea motriz, de superficie lisa de 1 708 mm ± 1% de diámetro y con una anchura mínima igual a la anchura de la banda de rodamiento de la llanta por probarse, sobre la cual se presiona y se hace girar ésta. Este equipo está provisto de controles y registradores para los diferentes parámetros requeridos en esta prueba.
b) Preparación de la muestra
i. El reposo mínimo antes de la preparación de la muestra debe ser por lo menos de 24 h después de vulcanizada la llanta.
ii. Montar una llanta en el rin de prueba (ensamble llanta-rin) e inflar a la presión especificada en la Tabla 5.
iii. Acondicionar el ensamble llanta-rin a una temperatura de 308 K ± 3 K (35 ± 3 °C) durante 3 h
c) Procedimiento
i. Reajustar la presión de inflado de la llanta a la especificada en la Tabla 5.
ii. Montar el ensamble llanta-rin y presionar contra la polea de prueba, aplicar un porcentaje del 88% de su carga máxima de acuerdo a las Tablas A.7 a A.23 del Apéndice A (Normativo), o el índice de carga indicado en la llanta.
iii. Calentar la llanta haciéndola rodar 2 h a 80 km/h.
iv. Dejar enfriar a una temperatura de 308 K ± 3 K (35 ± 3 °C) hasta alcanzar la presión inicial de la prueba o por dos horas, lo que ocurra primero, y en caso de ser necesario, ajustar la presión de inflado especificada en la Tabla 5.
v. Aplicar nuevamente la carga sin interrupciones y sin ajustar la presión de inflado, probar la llanta de acuerdo a la secuencia y velocidades mínimas de la Tabla 4.
Tabla 4-Secuencias de tiempo y velocidad
| Paso | Tiempo | Velocidad mínima | |
| min | r/min | km/h | |
| 1 | 30 | 375 | 121 |
| 2 | 30 | 400 | 128 |
| 3 | 30 | 425 | 136 |
| 4 | 30 | 450 | 144 |
| Límite para llantas sin símbolo de velocidad y/o temperatura "C". | |||
| 5 | 30 | 475 | 152 |
| 6 | 30 | 500 | 160 |
| Límite para llantas con símbolo de velocidad "S", "T" o "U" y/o temperatura "B". | |||
| 7 | 30 | 525 | 168 |
| 8 | 30 | 550 | 176 |
| 9 | 30 | 575 | 185 |
| Límite para llantas con símbolo de velocidad "H" y mayores y/o temperatura "A". | |||
Nota 1.- Para llantas Temporales el requisito de cumplimiento debe ser de 30 min a 137 km/h.
d) Expresión de resultados
Se inspecciona la llanta para ver si cumple con lo especificado en 5.2. Para llantas con y sin cámara, la presión se debe medir por lo menos en un tiempo que esté entre 15 y 25 min una vez que terminó la prueba y ésta no debe ser menor al 95% de la presión inicial especificada en la Tabla 5.
7.1.2 De llantas de camioneta con diámetro de rin de 14.5 pulgadas y menores
a) Aparatos y/o instrumentos
— Manómetro con resolución de 10 kPa o mejor (unidad de medida equivalente);
— Rin de prueba;
— Dispositivo o instrumento para medir temperaturas que cumpla con las condiciones de la prueba y con resolución de 1 K (1 ºC) o su equivalente;
— Equipo para prueba de comportamiento a la carga y velocidad, que cumpla con las siguientes características:
Una polea motriz, de superficie lisa de 1 708 mm ± 1% de diámetro y con una anchura mínima igual a la anchura de la banda de rodamiento de la llanta por probarse, sobre la cual se presiona y se hace girar ésta. Este equipo está provisto de controles y registradores para los diferentes parámetros requeridos en esta prueba.
b) Procedimiento
i. El reposo mínimo antes de la preparación de la muestra debe ser por lo menos de 24 h después de vulcanizada la llanta;
ii. Montar una llanta en el rin de prueba, usando cámara y corbata nuevas si son llantas con cámara, y se infla a la presión especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo);
iii. Acondicionar el ensamble llanta-rin a una temperatura de 308 K ± 3 K (35 ± 3 °C) por lo menos 3 h;
iv. Reajustar la presión de inflado de la llanta, a la especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo), antes de efectuar la prueba;
v. Aplicar una carga correspondiente al 88% de la carga máxima especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo), o bien la correspondiente a su índice de carga;
vi. Calentar la llanta haciéndola rodar 2 h, a 80 km/h;
vii. Dejar enfriar la llanta a 308 K ± 3 K (35 ± 3 °C) hasta alcanzar la presión inicial de la prueba o 2 h, lo que ocurra primero, en caso necesario ajustar la presión según las Tablas A.7 a A.23 del Apéndice A (Normativo), y
viii. Se inicia el periodo de prueba, sin interrupciones o ajustes de presión durante el desarrollo de la misma, de acuerdo a la siguiente secuencia:
1. 30 min a 121 km/h
2. 30 min a 129 km/h
3. 30 min a 137 km/h
c) Expresión de resultados
Una vez terminada la prueba:
i. Se debe cumplir con lo especificado en 5.2, y
ii. Para llantas con y sin cámara, la presión se debe medir por lo menos en un tiempo que esté entre 15 y 25 min una vez que terminó la prueba y ésta no debe ser menor al 95% de la presión inicial especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo).
7.2 Dimensiones de la llanta
a) Aparatos y/o instrumentos
— Manómetro con resolución 10 kPa o mejor (o unidad de medida equivalente);
— Compás de exteriores;
— Cinta métrica;
— Regla métrica metálica o dispositivo de medición de distancia;
— Calibrador Vernier;
— Indicador de profundidad, y
— Rin de prueba.
b) Procedimiento
i. Montar la llanta en el rin de prueba usando cámara y corbata nuevas, si es llanta con cámara, inflar a la presión especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo);
Para el caso de llantas de camioneta y camión, considerar la Nota No. 1 contenida en la Tabla A.2.
Para el caso de llantas de automóvil, así como temporales de automóvil utilizar la Tabla 5.
ii. Dejar reposar a temperatura ambiente, por lo menos durante 24 h;
iii. Reajustar la presión de inflado en caso de ser necesario de acuerdo a la Tabla 5 para automóvil y con base en la nota No. 1 de la Tabla A.2, del Apéndice (Normativo);
iv. Medir la anchura de sección utilizando un compás de exteriores y regla metálica graduada en sistema métrico o vernier, en seis puntos aproximadamente equidistantes, alrededor de la circunferencia de la llanta, evitando medir los espesores adicionales, tales como costillas protectoras, bandas o letras realzadas;
v. El promedio de las mediciones se toma como la anchura de sección de la llanta;
vi. Determinar el diámetro exterior a través de la medición de la circunferencia (perímetro) de la llanta y dividir entre pi ( 3.1416);
vii. El factor mínimo de medida se obtiene del promedio de la anchura de sección más el diámetro exterior obtenido, el cual debe ser igual o mayor a lo especificado en las Tablas A.7 a A.23 del Apéndice A (Normativo), y
viii. Medir con un vernier o indicador de profundidad por lo menos 2 puntos sobre la circunferencia de la llanta los indicadores de desgaste, tomando la medida desde el piso de la banda de rodamiento; se reportará el valor más bajo.
Tabla 5-Presiones de inflado de prueba en kPa
| Capacidad de carga | B (kPa) | C (kPa) | D (kPa) | Normal (kPa) | Extra / Reforzada (kPa) | Temporal (kPa) |
| Máxima presión de inflado permisible | 220 | 250 | 275 | 280 | 300 | 420 |
| Presiones de inflado en pruebas de dimensiones físicas, desmontaje de la ceja, resistencia a la carga y resistencia a la penetración | 165 | 195 | 220 | 180 | 220 | 360 |
| Presión de inflado en pruebas de dimensiones físicas para llanta temporal | 420 | 420 | 420 | 420 | 420 | 420 |
| Presión de inflado en pruebas para comportamiento en alta velocidad | 205 | 235 | 260 | 220 | 260 | 400 |
c) Expresión de resultados
La anchura de sección para cada medición debe ser de acuerdo a lo establecido en las Tablas A.7 a A.23 del Apéndice A (Normativo) y en 5.3 de esta Norma Oficial Mexicana.
El factor mínimo de medida debe corresponder con lo indicado en 5.3, III).
La medida de los indicadores de desgaste debe corresponder con lo indicado en 5.3, IV).
7.3 Resistencia de la ceja al desmontaje del rin para llantas diagonales, radiales y temporales, sin cámara, para automóviles
a) Aparatos y/o instrumentos
— Manómetro con resolución de 10 kPa (o unidad de medida equivalente) o mejor
— Rin de prueba;
— Regla métrica metálica;
— Equipo de acuerdo a las figuras ilustrativas 1, 2 y 2A.

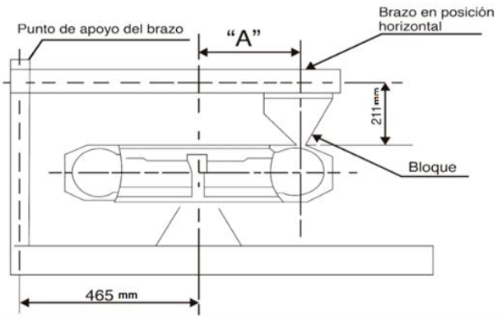

Figura 1-Esquema del equipo de prueba de resistencia de la ceja al desmontaje del rin
Figura 2-Bloque metálico patrón usado en la prueba de resistencia de la ceja al desmontaje del rin

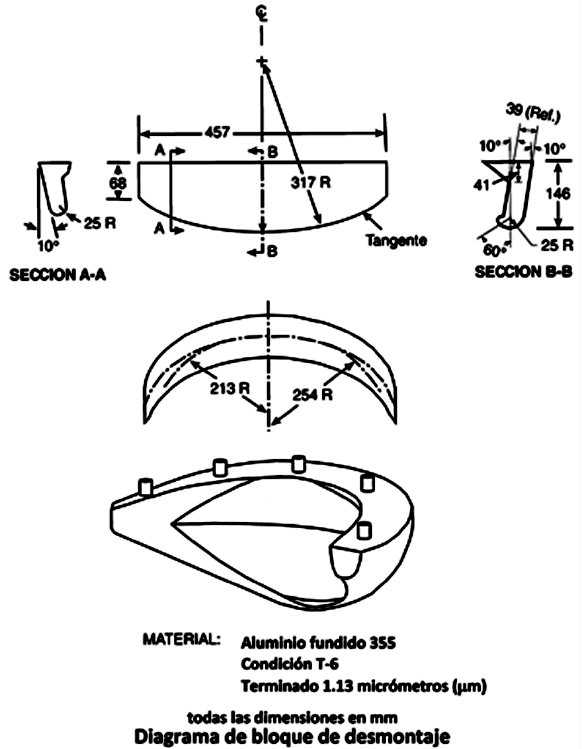

Figura 2 A.- Esquema del bloque metálico patrón usado en la prueba de resistencia de la ceja al
desmontaje del rin
b) Preparación de la muestra
i. Lavar la llanta y después de secar las cejas se monta sin lubricante o adhesivo en el rin de prueba limpio.
ii. Inflar la llanta a la presión especificada en la Tabla 5 a temperatura ambiente.
iii. Montar el ensamble llanta-rin en la forma que se ilustra en la Figura 1.
c) Procedimiento
i. Aplicar la fuerza a través del bloque a la parte externa del costado de la llanta a una velocidad mínima de 0,05 m/min y a la distancia especificada en la Tabla 6, de acuerdo a la medida del rin y con el brazo de palanca paralelo al ensamble llanta rin.
Tabla 6-Valores de distancia asignados a "A" correspondientes a la Figura 1
| Medida de rin (mm) | Valores de "A" (mm) |
| 609.6 | 394 |
| 558.4 | 368 |
| 533.4 | 356 |
| 508.0 | 345 |
| 482.6 | 330 |
| 457.2 | 318 |
| 431.8 | 305 |
| 406.4 | 292 |
| 381.0 | 279 |
| 355.6 | 267 |
| 330.2 | 254 |
| 304.8 | 241 |
| 279.4 | 229 |
| 254.0 | 216 |
ii. Aumentar la fuerza hasta que la ceja de la llanta se separe del rin o se alcance el valor especificado en 5.4, según se indica.
iii. Repetir la prueba por lo menos en cuatro lugares aproximadamente equidistantes alrededor de la llanta.
d) Expresión de resultados
Expresar los valores obtenidos, en kN.
7.4 Resistencia de la llanta a la penetración
a) Aparatos y/o instrumentos
— Manómetro con resolución de 10 kPa (o unidad de medida equivalente) o mejor.
— Rin de prueba.
— Regla métrica metálica o dispositivo o instrumento de medición.
— Cronómetro.
— Equipo para prueba de resistencia de la llanta a la penetración con una velocidad mínima de desplazamiento de 0,05 m/min, y aplique la fuerza correspondiente a la especificación.
— Vástagos cilíndricos de acero con punta hemisférica y diámetros de:
- 19 mm ± 1 mm,
- 31 mm ± 1 mm y
- 38 mm ± 1 mm.
b) Preparación de la muestra
i. Montar la llanta en el rin de prueba e inflar a la presión especificada en la Tabla 5 para llantas de automóvil o la Nota 1 de la Tabla A.2 del Apéndice A (Normativo) para el caso de camioneta y camión. En caso necesario se recomienda el uso de cámara.
ii. Dejar reposar por lo menos 3 h a la temperatura ambiente.
iii. Ajustar la presión de acuerdo a lo indicado en 7.4, b), i).
c) Procedimiento
i. Aplicar la fuerza perpendicularmente a la costilla o bloque central de la banda de rodamiento mediante el vástago, a una velocidad mínima de 0,05 m/min evitando encajarlo entre las costillas.
ii. Registrar la fuerza y penetración por lo menos en cinco puntos equidistantes alrededor de la banda de rodamiento en la llanta. Si la llanta se rompiera antes de que el interior de la misma toque el rin, se registra la fuerza, así como la penetración y se aplican los valores establecidos en las Tablas 7 y 8 para automóvil y Tabla A.2 del Apéndice A (Normativo) para camioneta y camión.
Tabla 7-Resistencia de la llanta a la penetración, valores mínimos de energía de ruptura (joules),
usando un vástago de 19 mm
usando un vástago de 19 mm
| Tipo de construcción | Anchura de sección | Material de cuerdas | Capacidad de carga | ||||
| B | C | D | Normal | Extra/ Reforzada | |||
| Llantas diagonales y diagonales cinturadas | Menor de 155 mm | Rayón | 113 | 212 | 283 | 113 | 283 |
| Poliéster o nylon | 220 | 331 | 441 | 220 | 441 | ||
| Igual o mayor de 155 mm | Rayón | 186 | 291 | 373 | 186 | 373 | |
| Poliéster o nylon | 294 | 441 | 588 | 294 | 588 | ||
| Llantas radiales | Menor de 155 mm | Todos | 220 | 331 | 441 | 220 | 441 |
| Igual o mayor de 155 mm | Todos | 294 | 441 | 588 | 294 | 588 | |
Tabla 8-Resistencia de la llanta a la penetración, valores mínimos de energía de ruptura para llantas
temporales o con presión máxima de 415 kPa (60 lb/in2), usando un vástago de 19 mm
temporales o con presión máxima de 415 kPa (60 lb/in2), usando un vástago de 19 mm
| | | Joules (J) |
| Menor de 400 kg | Rayón Poliéster o nylon | 113 220 |
| Igual o mayor de 400 kg | Rayón Poliéster o nylon | 186 294 |
d) Cálculos
Calcular la energía de ruptura para cada punto de prueba por medio de la siguiente fórmula:
Donde:
E es la energía de ruptura, en Nm (joules).
F es la fuerza aplicada, en newtons.
P es la penetración del vástago, en metros.
e) Expresión de resultados
El valor de la energía de ruptura debe ser el promedio aritmético de cinco valores obtenidos según el inciso anterior. Estos valores deben ser iguales o mayores a los especificados en las Tablas 7 y 8 para automóvil y en la Tabla A.2 del Apéndice A (Normativo) para camioneta y camión.
7.5 Comportamiento de la llanta a la carga
7.5.1 Para llantas de automóvil
a) Aparatos y/o instrumentos
— Manómetro con resolución de 10 kPa o mejor (o unidad de medida equivalente);
— Rin de prueba;
— Dispositivo o instrumento para medir temperaturas que cumpla con las condiciones de la prueba y con resolución de 1 K (1 ºC) o mejor resolución o su equivalente;
— Equipo para prueba de comportamiento a la carga y velocidad, que cumpla con las siguientes características; y
— Una polea motriz, de superficie lisa de 1 708 mm ± 1% de diámetro y con una anchura mínima igual a la anchura de la banda de rodamiento de la llanta por probarse, sobre la cual se presiona y se hace girar ésta. Este equipo está provisto de controles y registradores para los diferentes parámetros requeridos en esta prueba.
b) Preparación de la muestra
i. El reposo mínimo antes de la preparación de la muestra debe ser por lo menos de 24 horas después de vulcanizada la llanta.
ii. Se monta una llanta en el rin de prueba y se infla a la presión especificada en la Tabla 5.
iii. Acondicionar el ensamble llanta rin a una temperatura de 308 K ± 3 K (35 ± 3 °C), por lo menos durante tres horas.
iv. Se reajusta la presión de inflado de la llanta, a la especificada en la Tabla 5, antes de efectuar la prueba.
c) Procedimiento
i. Montar el ensamble llanta-rin en el eje de prueba y presionarlo contra la polea de la máquina de prueba. Aplicar la carga especificada en la Tabla 9.
ii. Durante la prueba, la temperatura ambiente debe ser de 308 K ± 3 K (35 ± 3 °C).
iii. Hacer rodar la llanta a una velocidad de 80 km/h (±1 km/h) sin interrumpir la prueba de acuerdo a la siguiente secuencia.
Las cargas que se aplicarán de acuerdo al periodo correspondiente son expresadas como porcentaje de la carga máxima de la llanta o como el índice de carga que se muestra en la Tabla 9.
Tabla 9-Secuencias de tiempo y carga
| Periodo | Tiempo (h) | % Carga máxima |
| 1 | 4 | 85 |
| 2 | 6 | 90 |
| 3 | 24 | 100 |
iv. Después de rodar la llanta de acuerdo a 7.5.1, c), iii), medir la presión de inflado, dejarla enfriar, desinflarla y desmontarla del rin.
d) Expresión de resultados
Se inspecciona la llanta para verificar si cumple con lo especificado en 5.6.
7.5.2 Comportamiento de la llanta a la carga para llantas de camioneta y camión
a) Aparatos y/o instrumentos
— Manómetro con resolución de 10 kPa (o unidad de medida equivalente) o mejor;
— Rin de prueba;
— Dispositivo o instrumento para medir temperaturas que cumpla con las condiciones de la prueba y con resolución de 1 K (1 ºC) o mejor resolución o su equivalente;
— El equipo para prueba de comportamiento a la carga, que cumpla con las siguientes
características:
- Una polea motriz de superficie lisa, de 1 708 mm +/- 1% de diámetro y con una anchura mínima igual a la anchura de la banda de rodamiento de la llanta por probarse, y
- Este equipo debe estar provisto de controles y registradores para los diferentes parámetros requeridos en esta prueba.
b) Procedimiento
i. El reposo mínimo antes de la preparación de la muestra debe ser por lo menos de 24 h después de vulcanizada la llanta;
ii. Para el caso de llantas con cámara, montar una llanta en el rin de prueba usando cámara y corbata nuevas. Inflar a la presión especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo);
iii. Acondicionar el ensamble llanta-rin a una temperatura de 308 K ± 3 K (35 ± 3 °C) por lo menos durante 3 h;
iv. Reajustar la presión de inflado de la llanta, a la especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo), antes de efectuar la prueba;
v. Montar el ensamble llanta-rin en el eje de prueba y presionar contra la superficie de la polea de la máquina de prueba;
vi. Aplicar la carga especificada a la presión máxima de inflado permisible, de acuerdo con su clave de identificación y capacidad de carga, indicadas en las Tablas A.7 a A.23 del Apéndice A (Normativo);
vii. Durante la prueba, la temperatura ambiente en la zona de prueba debe ser de 308 K ± 3 K (35 ± 3 °C);
viii. Para llantas identificadas con índice de carga usar la Tabla 10. Para casos en que la llanta esté identificada con rango de carga aplicar la secuencia de prueba mostrada en la Tabla 11, y
ix. En este caso las llantas deben rodarse sin ajustar la presión de inflado.
c) Expresión de los resultados
i. No debe existir evidencia visual de separación de banda de rodamiento, costados, capas, ceja, capa hermética (si la tiene), uniones abiertas, arrancaduras, agrietamiento o cuerdas expuestas, y
ii. Para llantas con y sin cámara, la presión se debe medir por lo menos en un tiempo que esté entre 15 y 25 min una vez que terminó la prueba y ésta no debe ser menor al 95% de la presión inicial especificada en las Tablas A.7 a A.23 del Apéndice A (Normativo).
Tabla 10-Secuencia de periodos para la prueba de comportamiento a la carga con índice de carga y
símbolo de velocidad
símbolo de velocidad
| Índice de carga | Símbolo de velocidad | Velocidad de prueba km/h (1) | Carga de prueba % índice de carga | |||
| Radial | Diagonal | 7 h | 16 h | 24 h | ||
| 122 o Mayor | F | 32(27) | 32(27) | 66% | 84% | 101% |
| G | 40(34) | 32(27) | ||||
| J | 48(41) | 40(34) | ||||
| K | 56(48) | 48(41) | ||||
| L | 64(55) | | ||||
| M | 72(61) | | ||||
| 121 o Menor | E | 24(20) | | 70% | 88% | 106% |
| F | 32(27) | | ||||
| G | 40(34) | | ||||
| J | 48(41) | | ||||
| K | 56(48) | | ||||
| L | 64(55) | 56(48) | ||||
| | | | 4 h | 6 h | 24 h | |
| M | 80(68) | | 75% | 97% | 114% | |
| N | 88(75) | | ||||
| P | 96(82) | 64(55) | ||||
Nota 1.- En el caso de llantas que tengan marcada su capacidad de carga y el índice de carga, se debe usar como referencia el valor máximo indicado.
Nota 2.- Por razones de seguridad, se puede interrumpir la prueba momentáneamente cuando se incremente o se compruebe la carga o se verifique la presión de inflado.
Nota 3.- Las llantas deben rodarse sin ajustar la presión de inflado.
Nota 4.- La velocidad de prueba entre paréntesis se usa para llantas de "uso especial" (uso mixto y fuera de carretera) y corresponde al 85% de la velocidad de prueba normal.
Después de correr la llanta, medir la presión de inflado, dejar enfriar, desinflar y desmontar del rin.
Tabla 11-Secuencia de periodos para la prueba de comportamiento a la carga
| Descripción de la velocidad | Capacidad de carga | Velocidad de la polea de prueba | Carga de prueba porcentaje de carga máxima | Número total de revoluciones de la polea (x1000) | |||
| Pasos | |||||||
| 1 | 2 | 3 | |||||
| Duración | |||||||
| (rpm) | (km/h) | 7 h | 16 h | 24 h | | ||
| Con velocidad restringida | Todas | 125 | 40 | 66 | 84 | 101 | 352,5 |
| 90 km/h 80 km/h | C, D | 150 | 48 | 75 | 97 | 114 | 423,0 |
| E | 100 | 32 | 66 | 84 | 101 | 282,0 | |
| F | 100 | 32 | 66 | 84 | 101 | 282,0 | |
| G | 100 | 32 | 66 | 84 | 101 | 282,0 | |
| H | 100 | 32 | 66 | 84 | 101 | 282,0 | |
| J | 100 | 32 | 66 | 84 | 101 | 282,0 | |
| L | 100 | 32 | 66 | 84 | 101 | 282,0 | |
| 55 km/h | Todas | 75 | 24 | 66 | 84 | 101 | 211,5 |
| Sin velocidad restringida | B, C, D | 250 | 80 | 75(a) | 97(b) | 114(c) | 705,0 |
| E | 200 | 64 | 70 | 88 | 106 | 564,0 | |
| F | 200 | 64 | 66 | 84 | 101 | 564,0 | |
| G | 175 | 56 | 66 | 84 | 101 | 493,5 | |
| H, J, L, M, N | 150 | 48 | 66 | 84 | 101 | 423,0 | |
| (a) 4 horas para llantas con diámetro de rin de 14.5 pulgadas o menor. (b) 6 horas para llantas con diámetro de rin de 14.5 pulgadas o menor. (c) 24 horas para llantas con diámetro de rin de 14.5 pulgadas o menor. | |||||||
Nota 1.- En el caso de llantas que tengan marcada su capacidad de carga y el índice de carga, se debe usar como referencia el valor máximo indicado.
Nota 2.- Por razones de seguridad, se puede interrumpir la prueba momentáneamente cuando se incremente o se compruebe la carga o se verifique la presión de inflado.
Nota 3.- Las llantas deben rodarse sin ajustar la presión de inflado.
8. Información comercial
Cada llanta que se comercialice dentro del territorio nacional, debe tener visible y moldeado cuando menos en un costado con letras y números de no menos de 2,0 mm de altura la siguiente información. En ningún caso debe quedar oculta por las cejas de cualquier rin que se haya especificado para usarse con esta llanta:
a) La clave de identificación, como se indica en las Tablas A.5 y A.6 del Apéndice A (Normativo).
b) La palabra radial o su símbolo "R" inserto en la clave de identificación, si la llanta fuese de ese tipo.
c) El nombre o denominación o razón social o marca registrada o marca comercial.
Las llantas que se comercialicen dentro del territorio nacional deben tener marcado o etiquetado en una o más etiquetas antes de su comercialización en el punto de venta al consumidor final lo siguiente:
a) Capacidad de carga, indicada conforme a 4, a).
b) Las palabras "Sin Cámara" o "Hermética", si la llanta fuese de ese tipo. En la redacción de las palabras "Sin Cámara" o "Hermética" se permite usar letras mayúsculas y sin acento.
c) "La leyenda que identifique al país de origen del producto, por ejemplo: "Producto de ...", "Hecho en ...", "Manufacturado en ...", "Producido en ...", u otros análogos.
d) Contraseña oficial, de acuerdo con la NOM-106-SCFI-2017, ver 2.2.
e) Para el caso de llantas de importación se debe incluir el nombre o denominación o razón social y el Registro Federal de Contribuyentes del importador.
9. Evaluación de la conformidad
9.1 Generalidades
Los certificados pueden obtenerse exclusivamente de los organismos de certificación para productos acreditados y aprobados en términos de lo dispuesto por la Ley Federal sobre Metrología y Normalización y su Reglamento, en concordancia con lo previsto en transitorios segundo, tercero y cuarto del Decreto por el que se expide la Ley de Infraestructura de la Calidad y se abroga la Ley Federal sobre Metrología y Normalización, con respecto al alcance de la presente Norma Oficial Mexicana.
La evaluación de la conformidad del producto objeto de la aplicación de la presente Norma Oficial Mexicana se debe llevar a cabo por modelo de llanta y debe ser realizada por personas acreditadas y aprobadas en términos de lo dispuesto por la Ley Federal sobre Metrología y Normalización y su Reglamento.
El certificado que expida el organismo acreditado y aprobado, debe amparar el modelo de las llantas y sus claves descriptivas de conformidad con el presente procedimiento para la evaluación de la conformidad.
9.2 Procedimiento de evaluación de la conformidad
Para obtener el Certificado, se debe cumplir con lo siguiente:
a) El interesado solicita al Organismo de certificación para productos los requisitos o la información necesaria para iniciar con el trámite correspondiente.
b) El Organismo de certificación para productos entrega al interesado el paquete informativo que contiene al menos:
i. Formato de solicitud de servicios de certificación;
ii. Relación de documentos requeridos para la certificación;
iii. Listado de los laboratorios de pruebas acreditados y aprobados en la presente Norma Oficial Mexicana.
c) El interesado debe presentar:
i. La solicitud debidamente requisitada, y
ii. El contrato de prestación de servicios de certificación que celebre con el organismo de certificación para productos, por única vez.
d) El interesado entrega toda la información al organismo de certificación para productos acreditado y aprobado, éste debe revisar la documentación presentada y, en caso de detectar alguna deficiencia en la misma, devolverá al interesado la solicitud y sus anexos, junto con una constancia en la que indique con claridad la deficiencia que el solicitante debe corregir.
e) La respuesta a las solicitudes de certificación con la presente Norma Oficial Mexicana, así como las ampliaciones de:
i. de titularidad
ii. de país de origen
iii. de país de procedencia
iv. de fracción arancelaria
v. de aduana
vi. y modelo
Se deben emitir en un plazo máximo de siete días hábiles, contados a partir del día hábil siguiente a la fecha de ingreso del formato de solicitud con sus anexos respectivos, y en su caso se hayan subsanado las deficiencias manifestadas al solicitante del servicio.
f) Los certificados y sus ampliaciones con la presente Norma Oficial Mexicana se expiden por producto, familia o modelo de llanta y se otorgan a importadores, fabricantes, distribuidores y comercializadores nacionales y fabricantes extranjeros. Dichos certificados deben indicar en forma expresa la categoría del producto certificado.
g) El Certificado sólo es válido para el titular y, en su caso puede obtenerse un Certificado personalizado (Ampliación de Titularidad) por cada importador, comercializador o distribuidor
nacional, cuando se aplique el procedimiento para obtener el certificado con verificación mediante pruebas periódicas al producto.
h) El titular del Certificado se hace responsable solidario del uso de los certificados cuya titularidad sea ampliada. Las ampliaciones que se expidan, tendrán la misma vigencia de los certificados que les dieron origen.
i) Los Organismos de certificación para productos deben mantener permanentemente informada a la DGN de los certificados que emitan.
9.3 Esquemas de certificación de producto
Para obtener el certificado con esta Norma Oficial Mexicana, el solicitante puede optar por cualquiera de las siguientes modalidades de certificación:
a) Con verificación mediante pruebas periódicas al producto, o
b) Con verificación mediante el sistema de gestión de calidad de la línea de producción.
9.3.1 Con verificación mediante pruebas periódicas al producto
Para obtener el certificado con verificación mediante pruebas periódicas al producto; el interesado debe presentar los documentos siguientes ante el organismo de certificación para productos:
a) Documentación que acredite la legal constitución de la empresa.
i. Copia simple del Acta Constitutiva o Poder Notarial de la empresa con el nombre del representante legal en función, debidamente identificado en el acta o poder.
ii. Los nacionales de otros países con los que el gobierno mexicano haya suscrito algún Acuerdo o Tratado de Libre Comercio, deben anexar a la solicitud de certificación de producto con la presente Norma Oficial Mexicana, copia simple del documento de la legal constitución de la persona moral que solicite el servicio o su equivalente, y tratándose de personas físicas, copia simple de una identificación oficial con fotografía y firma.
iii. Copia simple de la identificación oficial con fotografía del representante legal y en su caso del representante autorizado.
iv. Copia simple del Registro Federal de Contribuyentes (RFC) de la empresa solicitante.
v. Copia simple del comprobante de domicilio fiscal.
vi. Contrato de prestación de servicios de Certificación que celebre con el Organismo de certificación para productos, firmado en todas las hojas exclusivamente por el representante o apoderado legal.
b) Documentación requerida con el producto.
i. Solicitud de servicio de certificación firmada, que incluya el nombre de la empresa, el producto, la marca, la familia y el modelo, los cuales deben coincidir con lo indicado en el informe de resultados del Laboratorio de pruebas, y la categoría del producto (nuevo).
ii. Especificaciones técnicas correspondientes a las siguientes características:
- diseño y/o dibujo;
- capacidad o índice de carga;
- carga máxima;
- presión máxima de inflado;
- anchura de sección;
- diámetro total;
- rines aprobados;
- tipo de construcción;
- índice de velocidad (cuando sea aplicable); y
- claves de identificación.
Esta información debe presentarse en papel membretado de la empresa, firmada por el representante autorizado, la cual puede incluirse en las especificaciones técnicas del producto o
en el catálogo.
En caso de nuevas claves de identificación de llantas que no estén contempladas en la presente Norma Oficial Mexicana, el fabricante o el importador, distribuidor, comercializador previo a su importación o comercialización, debe presentar al Organismo de Certificación para productos y Laboratorio de pruebas acreditado y aprobado, las especificaciones técnicas conforme a los manuales técnicos aplicables o datos técnicos del fabricante, así como las muestras de las llantas a efecto de que se realicen las pruebas correspondientes y remita el informe de resultados al Organismo de Certificación para productos quien es responsable de expedir el certificado.
iii. Informe de resultados (emitido por un Laboratorio de pruebas acreditado y aprobado en términos de la Ley y su Reglamento, cuya fecha de emisión no debe tener más de 90 días naturales al solicitar la certificación inicial).
iv. Fotografía y/o folleto del(los) producto(s) o copia a color del mismo o impresión obtenida de Internet (indicando la dirección de la página web), imagen a tres cuartos donde se pueda apreciar el diseño y otras características, así como la información de los costados del producto.
v. Etiqueta o copia de la etiqueta con la información comercial requerida por la presente Norma Oficial Mexicana.
vi. Descripción funcional del producto el cual indique para que fin fue diseñado, esta información puede incluirse en las especificaciones técnicas del producto o en el catálogo.
La vigencia de los certificados de esta Norma Oficial Mexicana bajo el esquema de verificación mediante pruebas periódicas del producto es de un año contado a partir de la fecha de su emisión, y queda sujeta a la verificación correspondiente en los términos de este procedimiento.
9.3.2 Con verificación mediante el sistema de gestión de calidad de la línea de producción
Para obtener el certificado con verificación mediante el sistema de gestión de la calidad de la línea de producción; los solicitantes del servicio bajo este esquema deben presentar los documentos establecidos en 9.3.1, a) y b), además de los documentos siguientes:
i. Copia simple del certificado del sistema de gestión de la calidad en el que se incluya la línea de producción, expedido por un organismo de certificación para sistemas de gestión de la calidad, acreditado en términos de la Ley;
ii. Informe de certificación del sistema de gestión de la calidad respecto al procedimiento de verificación de la línea de producción; el informe debe tener una vigencia de 90 días naturales, a partir de la fecha de emisión; y debe estar vigente al momento en que el interesado presente ante el organismo de certificación para productos la solicitud de certificación. El contenido de dicho informe debe incluir al menos lo indicado en el Apéndice B (Normativo) y a manera de ejemplo debe emitirse en el formato contemplado en el Apéndice C (Informativo) de esta Norma Oficial Mexicana.
La vigencia de los certificados de esta Norma Oficial Mexicana bajo este esquema, es de tres años, contados a partir de la fecha de su emisión, y queda sujeta a la verificación correspondiente en los términos del inciso 9.5 de este procedimiento y sólo son válidos para los productos de las plantas que tengan el sistema de gestión de la calidad certificado o en proceso de certificación, el cual debe ser obtenido en un plazo que no exceda de 2 años. Asimismo, el certificado sólo ampara a los productos de las plantas que cuenten con el sistema de gestión de la calidad certificado.
La vigencia de los certificados de producto emitidos bajo este esquema de certificación, queda sujeta a las verificaciones correspondientes, a la vigencia del certificado del sistema de gestión de la calidad de la línea de producción, en su caso, y a la evaluación del producto. Para este último caso, el titular del certificado debe manifestar bajo protesta de decir verdad al Organismo de certificación para productos, que no existen cambios significativos en el funcionamiento, diseño o proceso de fabricación de su producto.
9.4 Renovación del Certificado, ampliación de titularidad y agrupación de familia
9.4.1 Renovación del Certificado
Para solicitar la renovación de un Certificado que está a punto de llegar al vencimiento y que el titular del Certificado requiera obtener nuevamente la certificación, es indispensable que haya cumplido satisfactoriamente en tiempo y forma con la verificación (seguimiento) y que el informe de los resultados de prueba cumpla con lo que especifica la presente Norma Oficial Mexicana, esto es, que se haya realizado el muestreo y que se haya presentado al Organismo de certificación para productos, el informe de pruebas aprobatorio derivado de la verificación.
En caso de que no haya cambiado la información técnica, el interesado puede solicitar la renovación de la certificación de su producto, simplemente con ingresar sólo la solicitud de certificación. En caso de que, al momento de solicitar la renovación del Certificado, requiera que se amplíe o reduzca el alcance de la certificación de la familia, debe presentar junto con la solicitud de certificación aquella documentación técnica que respalde la información que se pretenda actualizar en el certificado a renovar.
Debe considerar la totalidad de los documentos que se le hayan requerido para obtener la certificación inicial. En este caso la vigencia del certificado es la misma que indica el esquema de certificación correspondiente.
9.4.2 Ampliación de titularidad
El certificado de producto emitido con la presente Norma Oficial Mexicana sólo es válido para el titular y, en su caso, puede obtenerse un Certificado personalizado por cada fabricante, importador, distribuidor y comercializador nacional. Para tal efecto se puede solicitar la ampliación de titularidad de sus certificados, el cual deben tramitar ante el Organismo de certificación para productos correspondiente.
Para obtener ampliación de titularidad, el interesado debe presentar al Organismo de certificación para productos:
i. Copia simple de su Certificado con la presente Norma Oficial Mexicana.
ii. Carta mediante la cual solicite se amplíe su Certificado a favor de uno o varios importadores, fabricantes, distribuidores y/o comercializadores nacionales.
iii. Carta mediante la cual declare que acepta ser responsable solidario del uso que se le dé al Certificado, solicitado y, en su caso, que informe oportunamente al Organismo de certificación para productos correspondiente, cualquier anomalía que detecte en el uso del Certificado por sus importadores, fabricantes, distribuidores y comercializadores.
iv. El titular del Certificado debe informar por escrito a la autoridad competente o al Organismo de certificación para productos correspondiente cuando cese la relación con sus importadores, fabricantes, distribuidores y comercializadores, para la cancelación de los certificados de las ampliaciones de titularidad respectivas con la presente Norma Oficial Mexicana.
Las ampliaciones de titularidad de los certificados con la presente Norma Oficial Mexicana, se deben sujetar a las verificaciones correspondientes.
La Ampliación de titularidad será procedente siempre que los interesados cumplan con los requisitos correspondientes a su esquema de certificación.
9.4.3 Agrupación de familia
Tanto para el proceso de certificación como para vigilancia, el agrupamiento por familias de productos debe ser conforme al modelo de la llanta previsto en el inciso 3.13.
9.5 Visita de seguimiento
Para los certificados obtenidos mediante cualquier esquema de certificación, así como su respectiva verificación, se debe adjuntar un informe de resultados, según el esquema de que se trate.
El muestreo debe cumplir con el procedimiento siguiente:
i. Se efectúa por el Organismo de certificación para productos.
ii. Las muestras deben ser presentadas al Laboratorio de pruebas seleccionado por el solicitante o, en su caso por el titular del Certificado que corresponda, a efecto de que se realicen las pruebas establecidas en la presente Norma Oficial Mexicana, para comprobar que el producto continúa cumpliendo con las especificaciones establecidas en la mismo.
iii. Una vez que el Laboratorio de pruebas emita el informe de resultados, se remite al Organismo de certificación para productos, conjuntamente con un documento en el que identifique las unidades de producto del muestreo realizado.
iv. No obstante, lo dispuesto en el párrafo anterior, el Organismo de certificación para productos, según se trate, puede en cualquier momento, verificar que la toma de muestras se realizó correctamente.
Los certificados de producto, están sujetos a verificación (seguimiento) por parte del Organismo de Certificación para Productos (OCP), según corresponda, mediante muestreo de producto, el cual se lleva a cabo en los términos de la Ley.
Dicha verificación debe ser anual, programada aleatoriamente, y se hace con cargo al interesado.
El seguimiento anual programado de los productos certificados con esta Norma Oficial Mexicana y los certificados obtenidos con base a éstos, se efectúa aleatoriamente en los productos que se encuentren en las bodegas de los importadores, fabricantes, distribuidores y comercializadores o en sus puntos de comercialización en territorio nacional.
En aquellos casos en que el resultado del seguimiento haya sido negativo, o cuando el mismo no pueda llevarse a cabo por causa imputable al interesado, el Organismo de certificación para productos, debe comunicar de inmediato al titular del mismo y a la Secretaría.
Los certificados se encuentran sujetos a suspensiones o cancelaciones, en los términos previstos en concordancia con las disposiciones de la Ley y su Reglamento.
El Organismo de certificación para productos debe realizar visitas de seguimiento para constatar el cumplimiento con la presente Norma Oficial Mexicana de los productos certificados, conforme a lo siguiente:
a) En la modalidad con verificación mediante pruebas periódicas al producto. El seguimiento se debe realizar durante la vigencia del certificado tomando las muestras seleccionadas por el Organismo de certificación para productos.
b) En la modalidad con certificación por medio del sistema de gestión de la calidad de la línea de producción. Se debe efectuar una visita de seguimiento de forma anual para la revisión de su sistema de gestión de la calidad.
Asimismo, el Organismo de certificación para productos debe realizar el muestreo correspondiente dentro del último año de vigencia del Certificado de producto.
10. Vigilancia
La vigilancia de esta Norma Oficial Mexicana, estará a cargo de la Secretaría de Economía y la Procuraduría Federal del Consumidor, conforme a sus respectivas atribuciones.
Para efectos de vigilancia en punto de entrada los sujetos obligados a esta regulación deben presentar el certificado de cumplimiento con la presente Norma Oficial Mexicana.
Para la vigilancia de la presente Norma Oficial Mexicana en punto de venta, los comercializadores demostrarán su cumplimiento con el Capítulo 8 de la presente Norma y copia del certificado de cumplimiento.
11. Concordancia con normas internacionales
Esta Norma Oficial Mexicana no es equivalente (NEQ) con ninguna Norma Internacional, por no existir esta última al momento de elaborar la Norma.
Apéndice A
(Normativo)
Tablas de valores complementarios
Tabla A.1-Diámetro de vástago para ensayo de resistencia a la penetración
| TIPO DE LLANTA | DIÁMETRO VÁSTAGO |
| Camioneta | 19 mm |
| Sin cámara | |
| Diámetro de rin igual o menor a 17.5 pulgadas y llantas temporales. | 19 mm |
| Diámetro de rin mayor a 17.5 pulgadas y rango de carga F o menor | 31 mm |
| Diámetro de rin mayor a 17.5 pulgadas y rango de carga mayor a F | 38 mm |
| Con cámara | |
| Rango de carga F o menor | 31 mm |
| Rango de carga mayor a F usar | 38 mm |
Tabla A.2-Energía mínima de ruptura Joules (J)
| CARACTERÍSTICAS DE LA LLANTA | CAMIONETA Y DIÁMETRO DE RIN 17.5 PULGADAS O MENORES SIN CÁMARA | CUALQUIER OTRA LLANTA QUE NO SEA DE CAMIONETA. (CAMIÓN) | |||
| Construcción de las llantas | | Tipo con cámara | Tipo sin cámara | Tipo con cámara | Tipo sin cámara |
| Diámetro del vástago | 19 mm | 31 mm | 31 mm | 38 mm | 38 mm |
| Capacidad de carga | | | | | |
| C | 361 | 768 | 576 | ----- | ----- |
| D | 514 | 892 | 734 | ----- | ----- |
| E | 576 | 1412 | 971 | ----- | ----- |
| F | 644 | 1785 | 1412 | ----- | ----- |
| G | 711 | ----- | ----- | 2282 | 1694 |
| H | 768 | -----2090 | ----- | 2598 | 2090 |
| J | ----- | -----2203 | ----- | 2824 | 2203 |
| L | ----- | ----- | ----- | 3050 | 2505 |
| M | ----- | ----- | ----- | 3220 | 2680 |
| N | ----- | ----- | ----- | 3389 | ----- |
Nota 1: La presión usada en esta prueba corresponde a la máxima para servicio dual.
Nota 2: Para llantas con cuerdas de rayón, se aplica el 60% de los valores de esta tabla.
Nota 3: Tolerancia para diámetro del vástago ± 1 mm.
Nota 4: Equivalencias entre rango de carga e índice de carga, de acuerdo a la Tabla 12.
Tabla A.3-Equivalencias entre rango de carga e índice de carga
| Anchura de Sección | Rin nominal | Rango de carga | ||||||||||
| B | C | D | E | F | G | H | J | L | M | N | ||
| Índice de carga | ||||||||||||
| 7.00 | 14.5 | -- | ---- | 102 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| 8.00 | 14.5 | --- | ---- | 109 | 114 | 117 | 119 | ---- | ---- | ---- | ---- | ---- |
| 10.00 | 15 | --- | ---- | ---- | ---- | 133 | 137 | 140 | 148 | ---- | ---- | ---- |
| 7.50 | 18 | --- | ---- | 118 | 122 | 125 | ---- | ---- | ---- | ---- | ---- | ---- |
| 10.5 | 18 | --- | 119 | 122 | 126 | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| 12.5 | 18 | --- | ---- | 122 | 128 | 131 | ---- | ---- | ---- | ---- | ---- | ---- |
| 8.00 | 19.5 | --- | ---- | ---- | --- | 120 | ---- | ---- | --- | 164 | ---- | ---- |
| 18.00 | 19.5 | --- | ---- | ---- | ---- | --- | ---- | ---- | 160 | ---- | ---- | ---- |
| 225/70 | 19.5 | --- | ---- | ---- | 121 | 125 | 128 | ---- | ---- | ---- | ---- | ---- |
| 265/70 | 19.5 | --- | ---- | ---- | --- | ---- | 137 | ---- | ---- | ---- | ---- | ---- |
| 285/75 | 19.5 | --- | ---- | ---- | ---- | ---- | ---- | 140 | ---- | ---- | ---- | ---- |
| 8.25 | 20 | --- | ---- | ---- | ---- | 138 | ---- | 133 | ---- | ---- | ---- | ---- |
| 9.00 | 20 | --- | ---- | ---- | 134 | 140 | 141 | ---- | --- | ---- | ---- | ---- |
| 10.00 | 20 | --- | ---- | ---- | --- | --- | 143 | 146 | ---- | ---- | ---- | ---- |
| 10.50 | 20 | --- | ---- | 123 | 128 | --- | --- | ---- | ---- | ---- | ---- | ---- |
| 11.00 | 20 | --- | ---- | ---- | ---- | 142 | 146 | 149 | ---- | ---- | ---- | ---- |
| 12.00 | 20 | --- | ---- | ---- | ---- | 132 | 148 | 152 | 154 | 144 | 147 | --- |
| 12.50 | 20 | --- | ---- | ---- | ---- | ---- | 136 | 139 | --- | ---- | ---- | ---- |
| 13.80 | 20 | --- | ---- | ---- | ---- | ---- | ---- | ---- | 153 | 164 | ---- | ---- |
| 14.00 | 20 | --- | ---- | ---- | ---- | ---- | ---- | ---- | 160 | ---- | ---- | ---- |
| 14.5 | 20 | --- | ---- | ---- | 132 | ---- | ---- | 141 | 143 | ---- | ---- | ---- |
| 10.00 | 22 | --- | ---- | ---- | ---- | 142 | 145 | 148 | ---- | ---- | ---- | ---- |
| 11.00 | 22 | --- | ---- | ---- | --- | 145 | 148 | 151 | ---- | ---- | ---- | ---- |
| 8.00 | 22.5 | --- | ---- | ---- | --- | 127 | --- | ---- | ---- | ---- | ---- | ---- |
| 9.00 | 22.5 | --- | ---- | ---- | ---- | --- | 136 | ---- | ----- | ---- | ---- | ---- |
| 10.00 | 22.5 | --- | ---- | ---- | 134 | 138 | 141 | ---- | ---- | ---- | ---- | ---- |
| 11.00 | 22.5 | --- | ---- | ---- | ---- | 140 | 143 | 146 | ---- | ---- | ---- | ---- |
| 12.00 | 22.5 | --- | ---- | ---- | ---- | 142 | 146 | 149 | ---- | ---- | ---- | ---- |
| 13.00 | 22.5 | --- | ---- | ---- | ---- | --- | 148 | 152 | 154 | ---- | ---- | ---- |
| 15.00 | 22.5 | --- | ---- | ---- | ---- | 147 | 151 | 155 | ---- | ---- | ---- | ---- |
| 16.5 | 22.5 | --- | ---- | ---- | ---- | | --- | 157 | ---- | ---- | ---- | ---- |
| 18.00 | 22,5 | ---- | ---- | ---- | ---- | ---- | ---- | 160 | 164 | ---- | ---- | ---- |
| 385/65 | 22.5 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 158 | ---- | ---- | ---- |
| 425/65 | 22.5 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 162 | 168 | ---- | ---- |
| 445/65 | 22.5 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 168 | ---- | ---- |
| 255/70 | 22.5 | ---- | ---- | ---- | ---- | ---- | 138 | 140 | ---- | ---- | ---- | ---- |
| 245/75 | 22.5 | ---- | ---- | ---- | ---- | ---- | 134 | ---- | ---- | ---- | ---- | ---- |
| 265/75 | 22.5 | ---- | ---- | ---- | ---- | ---- | 138 | ---- | ---- | ---- | ---- | ---- |
| 295/75 | 22.5 | ---- | ---- | ---- | ---- | ---- | 144 | 146 | ---- | ---- | ---- | ---- |
| 255/80 | 22.5 | ---- | ---- | ---- | ---- | ---- | 138 | ---- | ---- | ---- | ---- | ---- |
| 275/80 | 22.5 | ---- | ---- | ---- | ---- | ---- | 144 | 148 | ---- | ---- | ---- | ---- |
| 295/80 | 22.5 | ---- | ---- | ---- | ---- | ---- | 150 | 152 | ---- | 156 | ---- | ---- |
| 315/80 | 22.5 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 154 | ---- | ---- | ---- |
| 11.00 | 24 | ---- | ---- | ---- | ---- | 146 | 150 | 153 | ---- | ---- | ---- | ---- |
| 12.00 | 24 | ---- | ---- | ---- | ---- | ---- | 152 | 156 | 158 | 168 | ---- | ---- |
| 14.00 | 24 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 164 | ---- | ---- | ---- |
| 11.00 | 24 | ---- | ---- | ---- | ---- | 142 | 145 | 148 | ---- | ---- | ---- | ---- |
| 12.00 | 24.5 | ---- | ---- | ---- | ---- | 145 | 148 | 151 | ---- | ---- | ---- | ---- |
| 275/80 | 24.5 | ---- | ---- | ---- | ---- | ---- | 144 | ---- | ---- | ---- | ---- | ---- |
| 285/75 | 24.5 | --- | ---- | ---- | ---- | ---- | 144 | 147 | ---- | ---- | ---- | ---- |
| 305/75 | 24.5 | ---- | ---- | ---- | ---- | ---- | 152 | 154 | ---- | ---- | ---- | ---- |
Tabla A.4-INDICE DE CARGA (IC)
| IC | kg | IC | kg | IC | kg | IC | kg | IC | kg | IC | kg | IC | Kg |
| 0 | 45 | 40 | 140 | 80 | 450 | 120 | 1 400 | 160 | 4 500 | 200 | 14 000 | 240 | 45 000 |
| 1 | 46,2 | 41 | 145 | 81 | 462 | 121 | 1 450 | 161 | 4 625 | 201 | 14 500 | 241 | 46 250 |
| 2 | 47,5 | 42 | 150 | 82 | 475 | 122 | 1 500 | 162 | 4 750 | 202 | 15 000 | 242 | 47 500 |
| 3 | 48,7 | 43 | 155 | 83 | 487 | 123 | 1 550 | 163 | 4 875 | 203 | 15 500 | 243 | 48 750 |
| 4 | 50 | 44 | 160 | 84 | 500 | 124 | 1 600 | 164 | 5 000 | 204 | 16 000 | 244 | 50 000 |
| 5 | 51,5 | 45 | 165 | 85 | 515 | 125 | 1 650 | 165 | 5 150 | 205 | 16 500 | 245 | 51 500 |
| 6 | 53 | 46 | 170 | 86 | 530 | 126 | 1 700 | 166 | 5 300 | 206 | 17 000 | 246 | 53 000 |
| 7 | 54,5 | 47 | 175 | 87 | 545 | 127 | 1 750 | 167 | 5 450 | 207 | 17 500 | 247 | 54 500 |
| 8 | 56 | 48 | 180 | 88 | 560 | 128 | 1 800 | 168 | 5 600 | 208 | 18 000 | 248 | 56 000 |
| 9 | 58 | 49 | 185 | 89 | 580 | 129 | 1 850 | 169 | 5 800 | 209 | 18 500 | 249 | 58 000 |
| 10 | 60 | 50 | 190 | 90 | 600 | 130 | 1 900 | 170 | 6 000 | 210 | 19 000 | 250 | 60 000 |
| 11 | 61,5 | 51 | 195 | 91 | 615 | 131 | 1 950 | 171 | 6 150 | 211 | 19 500 | 251 | 61 500 |
| 12 | 63 | 52 | 200 | 92 | 630 | 132 | 2 000 | 172 | 6 300 | 212 | 20 000 | 252 | 63 000 |
| 13 | 65 | 53 | 206 | 93 | 650 | 133 | 2 060 | 173 | 6 500 | 213 | 20 600 | 253 | 65 000 |
| 14 | 67 | 54 | 212 | 94 | 670 | 134 | 2 120 | 174 | 6 700 | 214 | 21 200 | 254 | 67 000 |
| 15 | 69 | 55 | 218 | 95 | 690 | 135 | 2 180 | 175 | 6 900 | 215 | 21 800 | 255 | 69 000 |
| 16 | 71 | 56 | 224 | 96 | 710 | 136 | 2 240 | 176 | 7 100 | 216 | 22 400 | 256 | 71 000 |
| 17 | 73 | 57 | 230 | 97 | 730 | 137 | 2 300 | 177 | 7 300 | 217 | 23 000 | 257 | 73 000 |
| 18 | 75 | 58 | 236 | 98 | 750 | 138 | 2 360 | 178 | 7 500 | 218 | 23 600 | 258 | 75 000 |
| 19 | 77,5 | 59 | 243 | 99 | 775 | 139 | 2 430 | 179 | 7 750 | 219 | 24 300 | 259 | 77 500 |
| 20 | 80 | 60 | 250 | 100 | 800 | 140 | 2 500 | 180 | 8 000 | 220 | 25 000 | 260 | 80 000 |
| 21 | 82,5 | 61 | 257 | 101 | 825 | 141 | 2 575 | 181 | 8 250 | 221 | 25 750 | 261 | 82 500 |
| 22 | 85 | 62 | 265 | 102 | 850 | 142 | 2 650 | 182 | 8 500 | 222 | 26 500 | 262 | 85 000 |
| 23 | 87,5 | 63 | 272 | 103 | 875 | 143 | 2 725 | 183 | 8 750 | 223 | 27 250 | 263 | 87 500 |
| 24 | 90 | 64 | 280 | 104 | 900 | 144 | 2 800 | 184 | 9 000 | 224 | 28 000 | 264 | 90 000 |
| 25 | 92,5 | 65 | 290 | 105 | 925 | 145 | 2 900 | 185 | 9 250 | 225 | 29 000 | 265 | 92 500 |
| 26 | 95 | 66 | 300 | 106 | 950 | 146 | 3 000 | 186 | 9 500 | 226 | 30 000 | 266 | 95 000 |
| 27 | 97,5 | 67 | 307 | 107 | 975 | 147 | 3 075 | 187 | 9 750 | 227 | 30 750 | 267 | 97 500 |
| 28 | 100 | 68 | 315 | 108 | 1000 | 148 | 3150 | 188 | 10000 | 228 | 31 500 | 268 | 100 000 |
| 29 | 103 | 69 | 325 | 109 | 1 030 | 149 | 3 250 | 189 | 10 300 | 229 | 32 500 | 269 | 103 000 |
| 30 | 106 | 70 | 335 | 110 | 1 060 | 150 | 3 350 | 190 | 10 600 | 230 | 33 500 | 270 | 106 000 |
| 31 | 109 | 71 | 345 | 111 | 1 090 | 151 | 3 450 | 191 | 10 900 | 231 | 34 500 | 271 | 109 000 |
| 32 | 112 | 72 | 355 | 112 | 1 120 | 152 | 3 550 | 192 | 11 200 | 232 | 35 500 | 272 | 112 000 |
| 33 | 115 | 73 | 365 | 113 | 1 150 | 153 | 3 650 | 193 | 11 500 | 233 | 36 500 | 273 | 115 000 |
| 34 | 118 | 74 | 375 | 114 | 1 180 | 154 | 3 750 | 194 | 11 800 | 234 | 37 500 | 274 | 118 000 |
| 35 | 121 | 75 | 387 | 115 | 1 215 | 155 | 3 875 | 195 | 12 150 | 235 | 38 750 | 275 | 121 000 |
| 36 | 125 | 76 | 400 | 116 | 1 250 | 156 | 4000 | 196 | 12 500 | 236 | 40 000 | 276 | 125 000 |
| 37 | 128 | 77 | 412 | 117 | 1 285 | 157 | 4 125 | 197 | 12 850 | 237 | 41 250 | 277 | 128 500 |
| 38 | 132 | 78 | 425 | 118 | 1 320 | 158 | 4 250 | 198 | 13 200 | 238 | 42 500 | 278 | 132 000 |
| 39 | 136 | 79 | 437 | 119 | 1 360 | 159 | 4 375 | 199 | 13 600 | 239 | 43 750 | 279 | 136 000 |
| IC= Índice de carga kg= kilogramos | |||||||||||||
Tabla A.5-Significado de la clave de identificación para llantas de camioneta y camión
El significado de la clave de identificación de las llantas variará de acuerdo al país de origen o del fabricante. En la matriz anexa, se definen las posibles combinaciones de clave de identificación y sus nombres genéricos para una rápida clasificación, siendo válida cualquiera de las combinaciones aquí presentadas.
| | 1 | 2 | 3 | 4(*) | 5 | 6 | 7 |
| | | 305 | 75 | R | 24.5 | 120 | L |
| Clasificación | | ||||||
| Milimétrica | | M | | OP | M | OP | OP |
| Numérica | | M | | OP | M | | |
| Numérica opcional | LT | | M | | M | | |
| Alfanumérica | | M | M | OP | M | OP | OP |
| DEFINICIONES: Columna 1. Aplicación: LT Llanta para camioneta; Columna 2. Anchura de sección; puede expresarse en milímetros (pulgadas) o letra equivalente; Columna 3. Relación altura/anchura; se expresa en porcentaje; Columna 4. Construcción: R Radial; B Diagonal cinturada, y D Diagonal. Columna 5. Diámetro de rin; se expresa en milímetros (pulgadas); Columna 6. Índice de carga; se expresa en un número equivalente, y Columna 7. Símbolo de velocidad; se expresa con letra equivalente. (*) Para construcción radial el uso de la palabra Radial y/o el símbolo "R" es obligatorio. M Asignación obligatoria. OP Asignación opcional. | |||||||
Tabla A.6-Significado de claves de identificación para llantas de automóvil
El significado de la clave de identificación de las llantas variará de acuerdo al país de origen o del fabricante. En la matriz anexa, se definen las posibles combinaciones de clave de identificación y sus nombres genéricos para una rápida clasificación, siendo válida cualquiera de las combinaciones aquí presentadas.
| | CLAVE DE IDENTIFICACION DE LLANTAS | |||||||
| | 1 | 2 | 3 | 4 | 5(*) | 6 | 7 | 8 |
| CLASIFICACION | P | 215 | /60 | H | R,B,D | 14 | 91 | H |
| P METRICA | P | M | M | OP | M | M | OP | OP |
| MILIMETRICA | | M | OP | OP | OP | M | OP | OP |
| NUMERICA | | M | | | OP | M | | |
| ALFANUMERICA | | M | M | | OP | M | OP | OP |
| TEMPORAL | T | M | M | | OP | M | OP | OP |
| DEFINICIONES Columna 1.- Aplicación: P Llanta para pasajeros (automóvil). T Llanta de uso temporal. Columna 2.- Anchura de sección: puede expresarse en milímetros, pulgadas o letras equivalente. Columna 3.- Relación altura/anchura: se expresa por porcentaje. Columna 4.- Símbolo de velocidad: se expresa con letra equivalente a la categoría de velocidad (ver Tabla 3). Columna 5.- Construcción: R Radial. B Diagonal cinturada. D Diagonal. Columna 6.- Diámetro de rin: se expresa en pulgadas o milímetros. Columna 7.- Índice de carga: se expresa en un número equivalente a la capacidad máxima de carga (ver Tabla A.4). Columna 8.- Símbolo de velocidad: se expresa con letra equivalente a la velocidad máxima de operación (ver Tabla A.2). NOTA (*): Para construcción radial el uso de la letra "R" es obligatorio. M Asignación obligatoria OP Asignación opcional | ||||||||
Tabla A.7-Llantas diagonales con cinturón y diagonales RIN 13"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | Kg | kPa | mm | mm | mm | |
| 145*13 | C | 485 | 315 | N/A | 101.6 | 145 | 698 |
| 155*13 | C | 515 | 315 | N/A | 114.3 | 157 | 725 |
| 165*13 | C | 615 | 315 | N/A | 114.3 | 165 | 748 |
| 6.50-13 | B | 520 | 220 | N/A | 114.3 | 168 | 782 |
| * La clave de identificación incluirá: 1.- La letra B para construcción diagonal con cinturón | |||||||
| 2.- La letra D para construcción diagonal Nota.- N/A no aplica |
Tabla A.8-Llantas diagonales con cinturón y diagonales rin 14"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | Kg | kPa | mm | mm | mm | |
| 6.50-14 | D | 850 | 410 | N/A | 114.3 | 175 | 806 |
| 6.50-14 | E | 950 | 500 | N/A | 114.3 | 175 | 806 |
| 7.00-14 | C | 595 | 310 | N/A | 127 | 187 | 844 |
| 7.00-14 | D | 710 | 415 | N/A | 127 | 187 | 844 |
| 175*14 | C | 710 | 340 | N/A | 127 | 178 | 801 |
| 175*14 | D | 775 | 415 | N/A | 127 | 178 | 801 |
| 185*14 | C | 775 | 310 | N/A | 139.7 | 188 | 826 |
| 185*14 | D | 850 | 415 | N/A | 139.7 | 188 | 826 |
| 195*14 | C | 850 | 340 | N/A | 139.7 | 198 | 849 |
| 195*14 | D | 950 | 415 | N/A | 139.7 | 198 | 849 |
| 205*14 | C | 925 | 340 | N/A | 152.4 | 208 | 881 |
| 205*14 | D | 1030 | 415 | N/A | 152.4 | 208 | 881 |
| 215*14 | C | 1000 | 340 | N/A | 152.4 | 218 | 904 |
| 215*14 | D | 1120 | 415 | N/A | 152.4 | 218 | 904 |
| 7.35-14 | D | 700 | 275 | N/A | 127 | 185 | 836 |
| 195/75*14 | C | 650 | 310 | N/A | 139.7 | 196 | 829 |
| 195/75*14 | D | 775 | 415 | N/A | 139.7 | 196 | 829 |
| 27X8.50*14 | B | 540 | 210 | N/A | 177.8 | 218 | 879 |
| 27X8.50*14 | C | 685 | 310 | N/A | 177.8 | 218 | 879 |
| 205/70*14 ST | C | 850 | 340 | N/A | 152.4 | 208 | 838 |
| ST 215/75*14 | B | 690 | 210 | N/A | 152.4 | 216 | 878 |
| * La clave de identificación incluirá: 1.- La letra B para construcción diagonal con cinturón 2.- La letra D para construcción diagonal Nota.- N/A no aplica | |||||||
Tabla A.9-Llantas diagonales con cinturón y diagonales rin 14.5"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 7*14.5 | D | 850 | 480 | N/A | 152.4 | 185 | 850 |
| 8*14.5 | D | 1030 | 480 | N/A | 152.4 | 203 | 897 |
| 8*14.5 | E | 1180 | 590 | 590 | 152.4 | 203 | 897 |
| 8*14.5 | F | 1285 | 690 | 690 | 152.4 | 203 | 897 |
| 8*14.5 | G | 1370 | 790 | 790 | 152.4 | 203 | 897 |
| 9*14.5 | F | 1500 | 690 | 690 | 177.8 | 241 | 939 |
| * La clave de identificación incluirá: 1.- La letra B para construcción diagonal con cinturón 2.- La letra D para construcción diagonal Nota.- N/A no aplica |
Tabla A.10-Llantas diagonales con cinturón y diagonales rin 15"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) |
| | | kg | kPa | mm | mm | mm |
| 10.00-15 | C | 1012 | 310 | 203.2 | 264 | 1021 |
| 10.00-15 TR | F | 2060 | 590 | 190.5 | 278 | 1185 |
| 10.00-15 TR | G | 2300 | 690 | 190.5 | 278 | 1185 |
| 10.00-15 TR | H | 2575 | 790 | 190.5 | 278 | 1185 |
| 5.60-15 | B | 440 | 220 | 101.6 | 135 | 784 |
| 7.00-15 | C | 775 | 310 | 139,7 | 202 | 941 |
| 7.00-15 | D | 925 | 410 | 139,7 | 202 | 941 |
| 7.00-15 | E | 1060 | 520 | 139,7 | 202 | 941 |
| 7.00-15 | F | 1180 | 620 | 139.7 | 199 | 941 |
| 7.50-15 | D | 1110 | 450 | 152,4 | 220 | 987 |
| H78-15 | C | 925 | 350 | 152,4 | 217 | 924 |
| H78-15 | D | 1090 | 450 | 152,4 | 217 | 924 |
| 8.25*15 | G | 1850 | 790 | 165,1 | 236 | 1067 |
| * La clave de la llanta incluirá: 1.- La letra B para construcción diagonal con cinturón. 2.- La letra D o "-" para construcción diagonal. 3.- La clave de la llanta puede empezar o terminar con las siglas LT. | ||||||
Tabla A.11-Llantas radiales, diagonales con cinturón y diagonales rin 15 y 16
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 225/70*15 | D | 1215 | N/A | 450 | 165,1 | 228 | 909 |
| 6.00*16 | C | 650 | 310 | N/A | 114,3 | 173 | 892 |
| 6.50*16 | C | 730 | 310 | N/A | 114,3 | 182 | 925 |
| 6.50*16 | D | 875 | 415 | 450 | 114,3 | 182 | 925 |
| 6.50*16 | E | 975 | 520 | 550 | 114,3 | 182 | 925 |
| 6.50*16 | F | 1090 | 620 | 650 | 114,3 | 182 | 925 |
| 7.00*16 | C | 815 | 310 | N/A | 139,7 | 202 | 966 |
| 7.00*16 | D | 965 | 415 | N/A | 139,7 | 202 | 966 |
| 7.00*16 | E | 1100 | 515 | N/A | 139,7 | 202 | 966 |
| 7.00*16 | F | 1215 | 620 | N/A | 139,7 | 202 | 966 |
| 7.00*16 | G | 1320 | 720 | 760 | 139,7 | 202 | 966 |
| 7.50*16 | C | 925 | 310 | N/A | 152,4 | 220 | 1013 |
| 7.50*16 | D | 1120 | 410 | N/A | 152,4 | 220 | 1013 |
| 7.50*16 | E | 1250 | 520 | 550 | 152,4 | 220 | 1013 |
| 7.50*16 | F | 1450 | 585 | 620 | 152,4 | 220 | 1013 |
| 7.50*16 | G | 1550 | 720 | 760 | 152,4 | 220 | 1013 |
| 7.50*16 | H | 1600 | 790 | 820 | 152,4 | 220 | 1013 |
| 8.25*16 | H | 1850 | 760 | N/A | 165,1 | 241 | 1084 |
| 8.25*16 | J | 1900 | 790 | N/A | 165,1 | 241 | 1084 |
| F78*16 | C | 735 | 310 | N/A | 139,7 | 202 | 910 |
| 9.00*16 | D | 1375 | 345 | 380 | 165,1 | 256 | 1130 |
| 9.00*16 | E | 1530 | 415 | 450 | 165,1 | 256 | 1130 |
| L*78-16 | C | 960 | 310 | N/A | 165,1 | 236 | 996 |
| L*78-16 | D | 1135 | 415 | 450 | 165,1 | 236 | 996 |
| 8.75*16 | E | 1215 | N/A | 550 | 171.4 | 222 | 957 |
| 285/65*16 | E | 1800 | N/A | 525 | 215.9 | 292 | 1048 |
| 255/70*16 | D | 1215 | 415 | 450 | 190,5 | 260 | 1005 |
| 305/70*16 | D | 1320 | 310 | 350 | 228,6 | 311 | 1123 |
| 305/70*16 | E | 1600 | 415 | 450 | 228,6 | 311 | 1123 |
| 305/70*16 | F | 1800 | 520 | 550 | 228,6 | 311 | 1123 |
| 215/75*16 C | C | 1150 | N/A | 475 | 152,4 | 216 | 928 |
| 215/75*16 | E | 1250 | N/A | 525 | 152,4 | 216 | 928 |
| 225/75*16 115 | E | 1215 | 520 | 550 | 152,4 | 223 | 950 |
| 225/75*16 118 | E | 1320 | N/A | 525 | 152,4 | 223 | 950 |
| 225/75*16 | F | 1360 | 615 | 650 | 152,4 | 223 | 950 |
| 235/75*15 | E | 1250 | N/A | 550 | 165,1 | 235 | 950 |
| 245/75*16 | D | 1190 | 415 | 450 | 177,8 | 248 | 1004 |
| 245/75*16 | E | 1400 | N/A | 550 | 177,8 | 248 | 1004 |
| 245/75*16 | F | 1550 | 615 | 650 | 177,8 | 248 | 1004 |
| 265/75*16 | D | 1360 | 415 | 450 | 190,5 | 267 | 1051 |
| 265/75*16 | E | 1550 | 520 | 550 | 190,5 | 267 | 1051 |
| 285/75*16 | C | 1250 | 310 | 350 | 203,2 | 286 | 1099 |
| 285/75*16 | D | 1500 | 415 | 450 | 203,2 | 286 | 1099 |
| 285/75*16 | E | 1700 | 520 | 550 | 203,2 | 286 | 1099 |
| 315/75*16 | C | 1150 | 235 | 250 | 215,9 | 313 | 1167 |
| 315/75*16 | D | 1450 | 310 | 350 | 215,9 | 313 | 1167 |
| 215/85*16 | C | 880 | 310 | N/A | 152,4 | 216 | 971 |
| 215/85*16 | D | 1060 | 415 | N/A | 152,4 | 216 | 971 |
| 215/85*16 | E | 1215 | 520 | 550 | 152,4 | 216 | 971 |
| 215/85*16 | F | 1360 | 615 | 650 | 152,4 | 216 | 971 |
| 235/85*16 | C | 1000 | 310 | N/A | 165,1 | 235 | 1022 |
| 235/85*16 | D | 1190 | 415 | 450 | 165,1 | 235 | 1022 |
| 235/85*16 | E | 1380 | 520 | 550 | 165,1 | 235 | 1022 |
| 235/85*16 | F | 1550 | 615 | 660 | 165,1 | 235 | 1022 |
| 255/85*16 | C | 1120 | 310 | 350 | 177,8 | 255 | 1074 |
| 255/85*16 | D | 1360 | 415 | 450 | 177,8 | 255 | 1074 |
| 255/85*16 | E | 1550 | 520 | 550 | 177,8 | 255 | 1074 |
| 33x12.5*16 | D | 1329 | 310 | 350 | 254,0 | 318 | 1123 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial. 2.- La letra B para construcción diagonal con cinturón. 3.- La letra D o "-" para construcción diagonal. 4.- La clave de la llanta puede empezar o terminar con las siglas LT. Nota.- N/A no aplica | |||||||
Tabla A.12-Llantas diagonales con cinturón y diagonales rin 16.5"
| CONVENCIONAL RIN 16.5 "" | ||||||
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) |
| | | kg | kPa | mm | mm | mm |
| LT 8.00*16.5 | C | 800 | 310 | 152,4 | 203 | 910 |
| LT 8.00*16.5 | D | 925 | 410 | 152,4 | 203 | 910 |
| LT 8.00*16.5 | E | 1060 | 520 | 152,4 | 203 | 910 |
| LT 8.00*16.5 | F | 1180 | 620 | 152,4 | 203 | 910 |
| LT 8.75*16.5 | C | 900 | 310 | 171,4 | 222 | 957 |
| LT 8.75*16.5 | D | 1090 | 410 | 171,4 | 222 | 957 |
| LT 8.75*16.5 | E | 1215 | 520 | 171,4 | 222 | 957 |
| LT 8.75*16.5 | F | 1360 | 620 | 171,4 | 222 | 957 |
| LT 9.50*16.5 | C | 1090 | 310 | 171,4 | 241 | 1003 |
| LT 9.50*16.5 | D | 1285 | 410 | 171,4 | 241 | 1003 |
| LT 9.50*16.5 | E | 1450 | 520 | 171,4 | 241 | 1003 |
| LT 10*16.5 | B | 850 | 210 | 209,5 | 264 | 1011 |
| LT 10*16.5 | C | 1060 | 310 | 209,5 | 264 | 1011 |
| LT 10*16.5 | D | 1250 | 410 | 209,5 | 264 | 1011 |
| LT 10*16.5 | E | 1450 | 520 | 209,5 | 264 | 1011 |
| LT 12*16.5 | B | 1090 | 210 | 247,6 | 307 | 1108 |
| LT 12*16.5 | C | 1360 | 310 | 247,6 | 307 | 1108 |
| LT 12*16.5 | D | 1650 | 410 | 247,6 | 307 | 1108 |
| LT 12*16.5 | F | 1850 | 520 | 247,6 | 307 | 1108 |
| * La clave de la llanta incluirá: 1.- La letra B para construcción diagonal con cinturón. 2.- La letra D o "-" para construcción diagonal. 3.- La clave de la llanta puede empezar o terminar con las siglas LT. Nota.- N/A no aplica | ||||||
Tabla A.13-Llantas radiales, diagonales con cinturón y diagonales rin 17
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 7.50*17 | D | 1270 | 520 | 550 | 152,4 | 215 | 1058 |
| 7.50*17 | E | 1440 | 620 | 655 | 152,4 | 215 | 1058 |
| 225/95*17 | D | 1270 | 520 | 550 | 152,4 | 225 | 1058 |
| 225/95*17 | E | 1440 | 620 | 655 | 152,4 | 225 | 1058 |
| 235/80*17 | E | 1400 | N/A | 550 | 165,1 | 235 | 1025 |
| 245/70*17 | E | 1360 | N/A | 550 | 177.8 | 248 | 1006 |
| 265/70*17 | E | 1450 | N/A | 550 | 203,2 | 272 | 1057 |
| 275/70*17 | C | 1180 | N/A | 350 | 203.2 | 279 | 1077 |
| 315/70*17 | D | 1450 | N/A | 350 | 241,3 | 323 | 1174 |
| 225/75*17 | E | 1250 | N/A | 550 | 152.4 | 223 | 976 |
| 37X12.50*17 | D | 1600 | N/A | 350 | 254.0 | 318 | 1226 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial. 2.- La letra B para construcción diagonal con cinturón. 3.- La letra D o "-" para construcción diagonal. | |||||||
| 4.- La clave de la llanta puede empezar o terminar con las siglas LT. |
Tabla A.14-Llantas radiales, diagonales con cinturón y diagonales rin 17.5
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 8*17.5 | E | 1 320 | 620 | 660 | 152,4 | 203 | 998 |
| 8*17.5 | F | 1 500 | 725 | 760 | 152,4 | 203 | 998 |
| 8.5*17.5 | F | 1 450 | 590 | 625 | 152,4 | 215 | 1 000 |
| 9*17.5 | H | 2 000 | N/A | 930 | 171,4 | 229 | 1 061 |
| 9.5*17.5 | F | 1850 | N/A | 760 | 171.4 | 240 | 1 064 |
| 9.5*17.5 | G | 2 430 | 790 | 825 | 171,4 | 240 | 1 064 |
| 9.5*17.5 | J | 2 725 | 840 | 875 | 171,4 | 240 | 1 064 |
| 10*17.5 | E | 1 750 | 550 | 590 | 190,5 | 254 | 1 129 |
| 10*17.5 | F | 1 950 | 655 | 690 | 190,5 | 254 | 1 129 |
| 10*17.5 | G | 2 180 | 760 | 790 | 190,5 | 254 | 1 129 |
| 11*17.5 | G | 2 300 | 690 | 720 | 209.6 | 279 | 1188 |
| 215/70*17.5 | F | 1 700 | 640 | 675 | 152.4 | 211 | 943 |
| 205/75*17.5 | G | 1 500 | 640 | 675 | 152,4 | 205 | 942 |
| 215/75*17.5 | E | 1 600 | 620 | 675 | 152,4 | 212 | 962 |
| 215/75*17.5 | F | 1 700 | 640 | 700 | 152,4 | 212 | 962 |
| 215/75*17.5 | G | 1800 | 655 | 750 | 152,4 | 212 | 962 |
| 215/75*17.5 | H | 2180 | N/A | 850 | 152,4 | 212 | 962 |
| 225/75*17.5 | G | 1700 | 640 | 675 | 171,4 | 226 | 992 |
| 235/75*17.5 | H | 2725 | N/A | 875 | 171,5 | 233 | 1012 |
| 235/75*17.5 | J | 2725 | N/A | 875 | 171,5 | 233 | 1012 |
* La clave de la llanta incluirá:
1.- La letra R para construcción radial.2.- La letra B para construcción diagonal con cinturón.
3.- La letra D o "-" para construcción diagonal.
4.- La clave de la llanta puede empezar o terminar con las siglas LT.
Tabla A.15-Llantas radiales, diagonales con cinturón y diagonales rin 18"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 7.00*18 | D | 1175 | 520 | 550 | 139.7 | 198 | 1038 |
| 7.00*18 | E | 1325 | 620 | 650 | 139.7 | 198 | 1038 |
| 7.50*18 | D | 1320 | 515 | 550 | 152.4 | 215 | 1084 |
| 7.50*18 | E | 1490 | 620 | 655 | 152.4 | 215 | 1084 |
| 7.50*18 | F | 1755 | 725 | 760 | 152.4 | 215 | 1084 |
| 10.5*18 | C | 1235 | 250 | 285 | 228.6 | 270 | 1153 |
| 10.5*18 | D | 1360 | 300 | 335 | 228.6 | 270 | 1153 |
| 10.5*18 | E | 1540 | 375 | 410 | 228.6 | 270 | 1153 |
| 12.5*18 | C | 1315 | 200 | N/A | 279.4 | 304 | 1321 |
| 12.5*18 | D | 1495 | 250 | N/A | 279.4 | 304 | 1321 |
| 12.5*18 | E | 1635 | 300 | N/A | 279.4 | 304 | 1321 |
| 275/65*18 | C | 1150 | N/A | 350 | 203.2 | 279 | 1075 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial 2.- La letra B para construcción diagonal con cinturón 3.- La letra D o *-* para construcción diagonal | |||||||
Tabla A.16-Llantas radiales, diagonales con cinturón y diagonales rin 19.5"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 8*19.5 | F | 1600 | 720 | 760 | 152.4 | 203 | 1049 |
| 8*19.5 | G | 1700 | 790 | 830 | 152.4 | 203 | 1049 |
| 18*19.5 | J | 4625 | 690 | 720 | 355.6 | 457 | 1511 |
| 18*19.5 | L | 5000 | 790 | 830 | 355.6 | 457 | 1511 |
| 225/70*19.5 | E | 1450 | 550 | 550 | 171.4 | 226 | 1021 |
| 225/70*19.5 | F | 1650 | 650 | 660 | 171.4 | 226 | 1021 |
| 225/70*19.5 | G | 1800 | 725 | 760 | 171.4 | 226 | 1021 |
| 245/70*19.5 | F | 1850 | 620 | 660 | 190.5 | 248 | 1069 |
| 245/70*19.5 | G | 2060 | 720 | 760 | 190.5 | 248 | 1069 |
| 245/70*19.5 135 | H | 2180 | 790 | 830 | 190.5 | 248 | 1069 |
| 245/70*19.5 136 | H | 2240 | 790 | 825 | 190.5 | 248 | 1069 |
| 265/70*19.5 | G | 2300 | 720 | 760 | 190.5 | 262 | 1110 |
| 285/70*19.5 145 | H | 2900 | N/A | 850 | 209.6 | 283 | 1158 |
| 285/70*19.5 146 | H | 3000 | N/A | 850 | 209.6 | 283 | 1158 |
| 285/75*19.5 | H | 2500 | 690 | 725 | 209.6 | 282 | 1178 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial 2.- La letra B para construcción diagonal con cinturón 3.- La letra D o *-* para construcción diagonal | |||||||
Tabla A.17-Llantas radiales, diagonales con cinturón y diagonales rin 20"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 7.00*20 | E | 1430 | 620 | 655 | 139,7 | 198 | 1089 |
| 7.50*20 | D | 1450 | 520 | 550 | 152,4 | 215 | 1135 |
| 7.50*20 | E | 1600 | 620 | 660 | 152,4 | 215 | 1135 |
| 8.25*20 | E | 1850 | 590 | 620 | 165,1 | 236 | 1194 |
| 8.25*20 | F | 2060 | 690 | 720 | 165,1 | 236 | 1194 |
| 8.25*20 | G | 2240 | 790 | 830 | 165,1 | 236 | 1194 |
| 9.00*20 | E | 2120 | 550 | 590 | 177,8 | 259 | 1260 |
| 9.00*20 | F | 2360 | 660 | 690 | 177,8 | 259 | 1260 |
| 9.00*20 | G | 2575 | 760 | 790 | 177,8 | 259 | 1260 |
| 9.00*20 142 | H | 2650 | 795 | 830 | 177,8 | 259 | 1260 |
| 9.00*20 144 | H | 2800 | 860 | 895 | 177,8 | 259 | 1260 |
| 10.00*20 | F | 2500 | 590 | 620 | 190,5 | 278 | 1312 | |
| 10.00*20 | G | 2805 | 690 | 720 | 190,5 | 278 | 1312 | |
| 10.00*20 | H | 3000 | 790 | 830 | 190,5 | 278 | 1312 | |
| 11.00*20 | F | 2725 | 590 | 620 | 203,2 | 293 | 1357 | |
| 11.00*20 | G | 3000 | 690 | 720 | 203,2 | 293 | 1357 | |
| 11.00*20 | H | 3350 | 790 | 830 | 203,2 | 293 | 1357 | |
| 11.00*20 | J | 3550 | 860 | 830 | 203,2 | 293 | 1357 | |
| 12.00*20 | H | 3550 | 720 | 760 | 215,9 | 315 | 1418 | |
| 12.00*20 | J | 3750 | 790 | 830 | 215,9 | 315 | 1418 | |
| 14.00*20 | G | 3550 | 450 | 480 | 254,0 | 375 | 1589 | |
| 14.00*20 | H | 4125 | 550 | 590 | 254,0 | 375 | 1589 | |
| 10.5*20 | D | 1550 | 315 | 350 | 228,6 | 294 | 1209 | |
| 10.5*20 | E | 1800 | 390 | 425 | 228,6 | 294 | 1209 | |
| 12.5*20 | F | 2000 | 315 | 350 | 279,4 | 352 | 1344 | |
| 12.5*20 | G | 2240 | 365 | 400 | 279,4 | 352 | 1344 | |
| 12.5*20 | H | 2430 | 415 | 450 | 279,4 | 352 | 1344 | |
| 12.5*20 | L | 2800 | 515 | 550 | 279,4 | 352 | 1344 | |
| 12.5*20 | M | 3080 | 615 | 650 | 279,4 | 352 | 1344 | |
| 13.80*20 | J | 3655 | 740 | 775 | 228,6 | 345 | 1348 | |
| 14.5*20 | E | 2000 | 265 | 300 | 279,4 | 375 | 1429 | |
| 14.5*20 | H | 2580 | 365 | 400 | 279.4 | 375 | 1429 | |
| 14.5*20 | J | 2730 | 415 | 450 | 279,4 | 375 | 1429 | |
| 305/60*20 | D | 1320 | N/A | 350 | 228.6 | 311 | 1165 | |
| 275/65*20 | E | 1700 | N/A | 550 | 203,2 | 279 | 1126 | |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial 2.- La letra B para construcción diagonal con cinturón 3.- La letra D o *-* para construcción diagonal | ||||||||
Tabla A.18-Llantas radiales, diagonales con cinturón y diagonales rin 22"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 10.00*22 | F | 2 650 | 590 | 620 | 190.5 | 278 | 1 363 |
| 10.00*22 | G | 3 000 | 690 | 720 | 190.5 | 278 | 1 363 |
| 10.00*22 | H | 3 250 | 790 | 830 | 190.5 | 278 | 1 363 |
| 11.00*22 | F | 2 900 | 590 | 620 | 203.2 | 293 | 1 408 |
| 11.00*22 | G | 3 250 | 690 | 720 | 203.2 | 293 | 1 408 |
| 11.00*22 | H | 3 550 | 790 | 830 | 203.2 | 293 | 1 408 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial 2.- La letra B para construcción diagonal con cinturón 3.- La letra D o *-* para construcción diagonal | |||||||
Tabla A.19-Llantas radiales, diagonales con cinturón y diagonales rin 22.5"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 8*22.5 | F | 1800 | 720 | 760 | 152.4 | 203 | 1125 |
| 9*22.5 | F | 2060 | 690 | 720 | 171.4 | 229 | 1188 |
| 9*22.5 | G | 2240 | 790 | 830 | 171.4 | 229 | 1188 |
| 10*22.5 | E | 2120 | 550 | 590 | 190.5 | 254 | 1256 |
| 10*22.5 | F | 2360 | 660 | 690 | 190.5 | 254 | 1256 |
| 10*22.5 | G | 2575 | 760 | 790 | 190.5 | 254 | 1256 |
| 11*22.5 | F | 2500 | 590 | 620 | 209.5 | 279 | 1315 |
| 11*22.5 | G | 2800 | 690 | 720 | 209.5 | 279 | 1315 |
| 11*22.5 146 | H | 3000 | 790 | 830 | 209.5 | 279 | 1315 |
| 11*22.5 148 | H | 3150 | 810 | 850 | 209.5 | 279 | 1315 |
| 12*22.5 | F | 2725 | 590 | 620 | 228.6 | 300 | 1365 |
| 12*22.5 | G | 3000 | 690 | 720 | 228.6 | 300 | 1365 |
| 12*22.5 150 | H | 3350 | 790 | 830 | 228.6 | 300 | 1365 |
| 12*22.5 152 | H | 3550 | 790 | 850 | 228.6 | 300 | 1365 |
| 13*22.5 | J | 3750 | 790 | 850 | 247.5 | 320 | 1418 |
| 15*22.5 | F | 3075 | 480 | 520 | 298.5 | 389 | 1448 |
| 15*22.5 | G | 3550 | 590 | 620 | 298.5 | 389 | 1448 |
| 15*22.5 | H | 3875 | 690 | 720 | 298.5 | 389 | 1448 |
| 16.5*22.5 | H | 4250 | 620 | 660 | 330.2 | 425 | 1529 |
| 18*22.5 | H | 4500 | 590 | 620 | 355.6 | 457 | 1588 |
| 18*22.5 | J | 5000 | 690 | 720 | 355.6 | 457 | 1588 |
| 495/45*22.5 | L | 5800 | N/A | 900 | 431,8 | 500 | 1490 |
| 445/50*22.5 155 | J | 3875 | N/A | 700 | 355,6 | 445 | 1436 |
| 445/50*22.5 158 | J | 4250 | N/A | 760 | 355.6 | 445 | 1436 |
| 445/50*22.5 | L | 4625 | N/A | 830 | 355,6 | 445 | 1436 |
| 455/55*22.5 | J | 4625 | N/A | 760 | 355.6 | 452 | 1495 |
| 455/55*22.5 | L | 5000 | N/A | 830 | 355.6 | 452 | 1495 |
| 455/55*22.5 | M | 5300 | N/A | 900 | 355.6 | 452 | 1495 |
| 265/60*22.5 | H | 2725 | N/A | 900 | 209.5 | 264 | 1137 |
| 285/60*22.5 | H | 3150 | N/A | 900 | 228.6 | 285 | 1180 |
| 295/60*22.5 | H | 2800 | N/A | 830 | 228.6 | 292 | 1199 |
| 295/60*22.5 | J | 3350 | N/A | 900 | 228.6 | 292 | 1199 |
| 305/60*22.5 | H | 3350 | N/A | 900 | 247.6 | 306 | 1224 |
| 315/60*22.5 | H | 3550 | N/A | 900 | 247.6 | 313 | 1242 |
| 385/65*22.5 | J | 4250 | 760 | 830 | 298.5 | 389 | 1434 |
| 425/65*22.5 | J | 4750 | 690 | 760 | 311.1 | 422 | 1517 |
| 425/65*22.5 | L | 5150 | N/A | 830 | 311,1 | 422 | 1517 |
| 445/65*22.5 | L | 5600 | 760 | 830 | 330.2 | 444 | 1563 |
| 255/70*22.5 | G | 2360 | 660 | 760 | 190.5 | 255 | 1167 |
| 255/70*22.5 | H | 2500 | 765 | 830 | 190.5 | 255 | 1167 |
| 275/70*22.5 | H | 3150 | 795 | 900 | 209.6 | 276 | 1214 |
| 275/70*22.5 | J | 3150 | 795 | 900 | 209.6 | 276 | 1214 |
| 305/70*22.5 | H | 3350 | N/A | 850 | 228.6 | 305 | 1283 |
| 305/70*22.5 | J | 3550 | N/A | 900 | 228.6 | 305 | 1283 |
| 245/75*22.5 | G | 2120 | 725 | 760 | 190.5 | 248 | 1170 |
| 265/75*22.5 | G | 2360 | 725 | 760 | 190.5 | 262 | 1212 |
| 295/75*22.5 | G | 2800 | 700 | 760 | 228.6 | 298 | 1290 |
| 295/75*22.5 146 | H | 3000 | 800 | 830 | 228.6 | 298 | 1290 |
| 295/75*22.5 149 | H | 3250 | N/A | 850 | 228.6 | 298 | 1290 |
| 315/75*22.5 | H | 3750 | N/A | 850 | 228.6 | 312 | 1332 |
| 445/75*22.5 | L | 6000 | N/A | 800 | 330.2 | 444 | 1651 |
| 255/80*22.5 | G | 2360 | 655 | 760 | 190.5 | 255 | 1215 |
| 275/80*22.5 | G | 2800 | 715 | 760 | 209.6 | 276 | 1267 |
| 275/80*22.5 146 | H | 3000 | 815 | 830 | 209.6 | 276 | 1267 |
| 275/80*22.5 149 | H | 3250 | N/A | 850 | 209.6 | 276 | 1267 |
| 295/80R22.5 150 | H | 3350 | N/A | 830 | 228.6 | 298 | 1319 |
| 295/80R22.5 152 | H | 3550 | N/A | 850 | 228.6 | 298 | 1319 |
| 295/80R22.5 152 | J | 3550 | N/A | 900 | 228.6 | 298 | 1319 |
| 295/80R22.5 154 | J | 3750 | N/A | 850 | 228.6 | 298 | 1319 |
| 315/80*22.5 | H | 3450 | N/A | 760 | 228.6 | 312 | 1364 |
| 315/80*22.5 154 | J | 3750 | N/A | 830 | 228.6 | 312 | 1364 |
| 315/80*22.5 156 | J | 4000 | N/A | 850 | 228.6 | 312 | 1364 |
| 315/80*22.5 156 | L | 4000 | N/A | 850 | 228.6 | 312 | 1364 |
| 315/80*22.5 157 | L | 4125 | N/A | 900 | 228.6 | 312 | 1364 |
| G*22.5 | G | 2041 | 480 | 520 | 228.6 | 229 | 1188 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial 2.- La letra B para construcción diagonal con cinturón 3.- La letra D o *-* para construcción diagonal | |||||||
Tabla A.20-Llantas radiales, diagonales con cinturón y diagonales rin 24"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 11.00*24 | F | 3 075 | 590 | 620 | 203,2 | 293 | 1 459 |
| 11.00*24 | G | 3 450 | 690 | 720 | 203,2 | 293 | 1 459 |
| 11.00*24 | H | 3 750 | 790 | 830 | 203,2 | 293 | 1 459 |
| 12.00*24 | G | 3 650 | 620 | 660 | 215,9 | 315 | 1 519 |
| 12.00*24 | H | 4 000 | 720 | 760 | 215,9 | 315 | 1 519 |
| 12.00*24 | J | 4 250 | 790 | 830 | 215,9 | 315 | 1 519 |
| 13.00*24 | J | 4 250 | 690 | 720 | 228.6 | 340 | 1618 |
| 14.00*24 | J | 5 150 | 660 | 690 | 254,0 | 375 | 1 691 |
| 14.00*24 | L | 5 600 | 760 | 795 | 254,0 | 375 | 1 691 |
| * La clave de la llanta incluirá: 1.- La letra R para construcción radial 2.- La letra B para construcción diagonal con cinturón 3.- La letra D o *-* para construcción diagonal | |||||||
Tabla A.21-Llantas radiales, diagonales con cinturón y diagonales rin 24.5"
| Clave de identificación | Tipo de carga | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) | |
| | | | Diagonal | Radial | | | |
| | | kg | kPa | mm | mm | mm | |
| 11*24.5 | F | 2650 | 590 | 620 | 209,5 | 279 | 1366 |
| 11*24.5 | G | 3000 | 690 | 720 | 209,5 | 279 | 1366 |
| 11*24.5 | H | 3250 | 790 | 830 | 209,5 | 279 | 1366 |
| 12*24.5 | F | 2900 | 590 | 620 | 228,6 | 300 | 1416 |
| 12*24.5 | G | 3250 | 690 | 720 | 228,6 | 300 | 1416 |
| 12*24.5 | H | 3550 | 790 | 830 | 228,6 | 300 | 1416 |
| 275/80*24.5 | F | 2575 | N/A | 660 | 209,5 | 276 | 1317 |
| 275/80*24.5 | G | 2800 | N/A | 760 | 209,5 | 276 | 1317 |
| 275/80*24.5 | H | 3075 | N/A | 830 | 209,5 | 276 | 1317 |
| 285/75*24.5 | F | 2575 | N/A | 660 | 209,5 | 283 | 1312 |
| 285/75*24.5 | G | 2800 | N/A | 760 | 209,5 | 283 | 1312 |
| 285/75*24.5 | H | 3075 | N/A | 830 | 209,5 | 283 | 1312 |
| 305/75*24.5 | G | 3550 | N/A | 800 | 228,6 | 305 | 1362 |
| 305/75*24.5 | H | 3750 | 815 | 850 | 228,6 | 305 | 1362 |
| 305/75*24.5 | J | 3750 | N/A | 850 | 228,6 | 305 | 1362 |
| 315/75*24.5 | H | 3750 | 765 | 800 | 228,6 | 312 | 1369 |
| La clave de la llanta incluirá: 1.- La letra R para construcción radial. 2.- La letra B para construcción diagonal con cinturón. 3.- La letra D o "-" para construcción diagonal. 4.- La clave de la llanta puede empezar o terminar con las siglas LT. Nota.- N/A no aplica | |||||||
Tabla A.22-Diagonales temporales
| Clave de identificación | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) |
| | kg | kPa | mm | mm | mm |
| T135/60*16 | 630 | 420 | 101,6 | 138 | 696 |
| T105/70*14 | 500 | 420 | 101,6 | 116 | 609 |
| T115/70*14 | 560 | 420 | 101,6 | 123 | 630 |
| T125/70*14 | 650 | 420 | 101,6 | 131 | 652 |
| T115/70*15 | 600 | 420 | 101,6 | 123 | 655 |
| T125/70*15 | 690 | 420 | 101,6 | 131 | 677 |
| T135/70*15 | 775 | 420 | 101,6 | 138 | 698 |
| T115/70*16 | 630 | 420 | 101,6 | 123 | 680 |
| T125/70*16 | 710 | 420 | 101,6 | 131 | 702 |
| T135/70*16 | 800 | 420 | 101,6 | 138 | 723 |
| T135/70*17 | 850 | 420 | 101,6 | 138 | 749 |
| T145/70*17 96 | 710 | 420 | 101,6 | 145 | 770 |
| T145/70*17 106 | 950 | 420 | 101,6 | 145 | 770 |
| T155/70*17 | 1060 | 420 | 101,6 | 152 | 791 |
| T105/80*13 | 475 | 420 | 101,6 | 116 | 604 |
| T125/80*13 | 630 | 420 | 101,6 | 131 | 651 |
| T135/80*14 | 730 | 420 | 101,6 | 138 | 699 |
| T125/80*15 | 690 | 420 | 101,6 | 131 | 702 |
| T135/80*15 | 800 | 420 | 101,6 | 138 | 724 |
| T125/80*16 | 730 | 420 | 101,6 | 131 | 727 |
| T135/80*16 | 825 | 420 | 101,6 | 138 | 749 |
| T145/80*16 | 925 | 420 | 101,6 | 145 | 772 |
| T155/80*16 | 1030 | 420 | 101,6 | 152 | 794 |
| T135/80*17 | 875 | 420 | 101,6 | 138 | 775 |
| T155/80*17 | 1090 | 420 | 101,6 | 152 | 820 |
| T155/80*18 | 1150 | 420 | 101,6 | 152 | 845 |
| * La clave de la llanta incluirá: 1.- La letra B para construcción diagonal con cinturón. 2.- La letra D o "-" para construcción diagonal. 3.- La clave de la llanta puede empezar o terminar con las siglas LT. | |||||
Tabla A-23-Radiales temporales
| Clave | Carga máxima | Presión máxima de inflado | Rin de medición | Anchura de sección | Factor mínimo de medida (mín) |
| | kg | kPa | mm | mm | mm |
| T155R13 | 425 | 420 | 101,6 | 157 | 723 |
| T105/70R14 | 500 | 420 | 101.6 | 116 | 609 |
| T115/70R15 | 600 | 420 | 101.6 | 123 | 655 |
| T125/70R15 | 690 | 420 | 101,6 | 131 | 677 |
| T125/75R15 | 690 | 420 | 88,9 | 126 | 686 |
| T125/80R15 | 690 | 420 | 101,6 | 131 | 702 |
| T135/80R15 | 800 | 420 | 101,6 | 138 | 724 |
| T125/85R15 | 730 | 420 | 88.9 | 126 | 709 |
| T125/90R15 | 710 | 420 | 101.6 | 131 | 727 |
| T135/70R17 | 850 | 420 | 101,6 | 138 | 749 |
Apéndice B
(Normativo)
Requisitos para cumplir con el Informe de Certificación de Sistemas de Gestión de la Calidad
A los fabricantes interesados en certificar sus productos bajo el esquema de certificación con verificación mediante el sistema de gestión de la calidad de la línea de producción, para la emisión del informe de certificación de sistemas respecto al procedimiento de verificación, se debe cumplir con lo siguiente:
a) El fabricante debe contar con un sistema de gestión de la calidad certificado (por un Organismo de Certificación para Sistemas de Gestión de la Calidad, acreditado en términos de la Ley y su Reglamento) el cual debe contemplar procedimientos de verificación y dentro de sus aspectos debe contar de manera general con los siguientes requisitos:
Dentro de los aspectos del sistema de gestión de calidad certificado, debe contar de manera general con los siguientes requisitos:
i. Sistema de gestión de la calidad de la línea de producción del producto a certificar.
El fabricante debe establecer, documentar y mantener un sistema de gestión de la calidad como medio que asegure que el producto es conforme con los requisitos de esta Norma Oficial Mexicana.
ii. Control del proceso.
El fabricante debe de identificar y planear los procesos de producción que afectan directamente los aspectos de seguridad del producto y debe asegurar que éstos se llevan a cabo bajo condiciones controladas.
Los procesos deben asegurar que todas las partes, componentes, sub ensambles, ensambles, etc., tienen las mismas especificaciones que las de la muestra que fue evaluada en el laboratorio correspondiente y que sirvió de base para otorgar la certificación del producto.
En particular se debe poner atención en aquellas actividades que directamente tienen que ver con la seguridad del producto; por ejemplo, los procesos de mezcla de la materia prima, la correcta ubicación de las cejas del producto, ensamble de la llanta verde, adecuado tiempo de vulcanización, etc.
iii. Control de producto no conforme.
Todos los productos no conformes deben ser claramente identificados y separados de los productos conformes para prevenir su uso por motivos de confusión o equivocación. Los productos reparados y/o retrabajados deben ser inspeccionados de acuerdo a las pruebas de rutina establecidas y se debe contar con registros que demuestren dicho cumplimiento.
iv. Control de registros de calidad.
El fabricante debe mantener los registros y resultados de todas las pruebas de rutina que se
aplican a la producción. Los resultados de pruebas deben ser informados al área de gestión de la calidad, a la dirección de la empresa y estar disponibles en todo momento para los verificadores. Los registros deben ser legibles e identificar al producto que pertenecen, así como al equipo de medición y prueba utilizado. Estos registros deben ser guardados y deben ser almacenados en computadora o sistemas de información semejantes. La documentación mínima que debe ser resguardada es la siguiente:
- Resultados de las pruebas de rutina,
- Resultados de las pruebas de verificación de cumplimiento (en su caso),
- Resultados de las pruebas de verificación del equipo de medición y prueba, y
- Calibración del equipo de medición y pruebas.
Los registros pueden ser almacenados en computadora o sistemas de información semejantes.
v. Auditorías de calidad internas.
El fabricante debe tener definidos procedimientos que aseguren que las actividades requeridas son regularmente monitoreadas.
La verificación de estos requisitos se debe hacer a través del organismo de certificación para sistemas de gestión de la calidad, sin ser necesaria la participación de auditores y/o técnicos especialistas capacitados en la aplicación de las pruebas de esta Norma Oficial Mexicana.
b) El fabricante debe contar de manera específica con los siguientes requisitos:
i. Adquisiciones.
En caso de existir Normas Oficiales Mexicanas vigentes y aplicables de los materiales y componentes que se adquieran para la fabricación del producto, éstos deben utilizarse previo cumplimiento con aquellas mediante la presentación del certificado NOM correspondiente.
Los materiales y componentes que tengan una implicación importante en la seguridad del producto, deben inspeccionarse con respecto a las especificaciones de los materiales y componentes de la muestra que fue evaluada en el laboratorio respectivo y que sirvió de base para otorgar la certificación con esta Norma Oficial Mexicana del producto.
ii. Inspección y prueba.
Es necesario que los productos se verifiquen mediante pruebas específicas que permitan asegurar el cumplimiento con esta Norma Oficial Mexicana. Estas consisten en:
- Pruebas de tipo y/o prototipo, (P.T.)
- Pruebas de rutina, (P.R.)
- Pruebas de verificación de cumplimiento, (P.V.)
- Pruebas de verificación del funcionamiento del equipo de medición utilizado en las pruebas de rutina (P.M.).
Nota: Las pruebas pueden variar según el producto, su construcción y la Norma Oficial Mexicana aplicable.
Las pruebas de tipo y/o prototipo son las que se aplican a la muestra que sirvió de base para otorgar la certificación inicial y mientras las especificaciones de los componentes y materiales utilizados en la fabricación no se modifiquen (planos dibujos, materiales, composición, dimensiones, etc.) no se requiere de su aplicación.
Las pruebas de rutina son las que se aplican sobre la línea de producción con la frecuencia que se determine de acuerdo a lo indicado en el anexo correspondiente.
Las pruebas de verificación de cumplimiento son las que se aplican por motivos de cambio o modificación de especificaciones de materiales y/o componentes, y por la existencia de componentes alternativos; éstas son determinadas por el organismo de certificación para productos de acuerdo al cambio o modificación de que se trate.
Las pruebas de verificación del funcionamiento del equipo de medición utilizado para las pruebas de rutina son las que se realizan diariamente al equipo de medición antes de iniciar la fabricación de productos.
iii. Control de equipo de inspección, medición y prueba.
Las calibraciones realizadas en los equipos de inspección, medición y prueba deben tener trazabilidad al Centro Nacional de Metrología, a través de los laboratorios del Sistema Nacional de Calibración y, en caso de no existir, un equivalente internacional o extranjero.
Se debe realizar diariamente la verificación del correcto funcionamiento de los equipos de medición y prueba que se utilizan para asegurar el cumplimiento de las pruebas de rutina.
La calibración y el ajuste de los equipos de medición y prueba se realizan en intervalos prescritos o antes de su utilización.
iv. Capacitación.
Todo el personal que esté involucrado en la aplicación, supervisión y/o análisis de los resultados de las pruebas debe por lo menos contar con una estancia en un laboratorio acreditado y, en su caso, aprobado, en términos de lo dispuesto en la Ley Federal sobre Metrología y Normalización, en la aplicación de las pruebas de esta Norma Oficial Mexicana.
La verificación de estos requisitos puede realizarse a través del organismo de certificación para sistemas de gestión de la calidad que certificó el sistema de gestión de la calidad de la empresa, siempre y cuando cuente con auditores y/o técnicos especialistas capacitados en la aplicación de todas y cada una de las pruebas de esta Norma Oficial Mexicana o, en su defecto, por personal técnico del organismo de certificación para productos que certifica el producto.
Apéndice C
(Informativo)
Formato para el informe de verificación mediante el sistema de gestión de la calidad de la línea de producción para ser elaborado por el Organismo de certificación de sistemas de gestión de la calidad
Fecha
Solicitud de Certificación:
Fecha de auditoría:
Informe número:
Organismo de certificación para productos
Nombre:
Presente.
De conformidad con lo dispuesto por los artículos 70, 73, 74, 76, 78, 79 y 80 de la Ley Federal sobre Metrología y Normalización, en lo que no se oponga a lo previsto en la Ley de Infraestructura de la Calidad de conformidad con los artículos transitorios segundo, sexto y octavo del Decreto por el que se expide la Ley de Infraestructura de la Calidad y se abroga la Ley Federal sobre Metrología y Normalización publicado en el Diario Oficial de la Federación el 1 de julio de 2020; 7, fracción I y 10 de las "POLITICAS y procedimientos para la evaluación de la conformidad. Procedimientos de certificación y verificación de productos sujetos al cumplimiento de normas oficiales mexicanas, competencia de la Secretaría de Comercio y Fomento Industrial", publicadas en el Diario Oficial de la Federación el 24 de octubre de 1997, este organismo de certificación para sistemas ______________________________, a solicitud de la empresa ___________________ cuya (s) planta (s) productiva (s) está (n) ubicada (s) en _____________________________________, le informa:
Se ha observado y verificado en el proceso de auditoría el cumplimiento sistemático y satisfactorio por
parte de esta empresa de la implantación de sus procedimientos de autoverificación del cumplimiento de los productos que fabrica conforme las normas oficiales mexicanas correspondientes, de acuerdo a lo siguiente:
| Producto: | Marca: | Modelo (s): | Procedimiento: | NOM aplicable: |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | |
| Técnico Especialista y/o Personal del organismo de certificación para productos | | Director General y/o representante del organismo de certificación para sistemas |
12. Bibliografía
— Ley de Infraestructura de la Calidad. Publicada en el Diario Oficial de la Federación el 1 de julio de 2020.
— Ley Federal sobre Metrología y Normalización. Publicada en el Diario Oficial de la Federación el 1 de julio de 1992 y sus reformas.
— Reglamento de la Ley Federal sobre Metrología y Normalización. Publicada en el Diario Oficial de la Federación el 14 de enero de 1999 y sus reformas.
— NMX-Z-013-SCFI-2015, "Guía para la Estructuración y Redacción de Normas". Declaratoria de vigencia publicada en el Diario Oficial de la Federación el 18 de noviembre de 2015, así como su aclaración publicada en el Diario Oficial de la Federación el 16 de junio 2016.
— ISO-9948-1992, Truck and bus tyres-Methods of measuring rolling resistance.
— Regulation 109 New Pneumatic Tires -- Passenger Cars; de las Normas Federales de Seguridad para Vehículos Automotores. Administración de Seguridad en el Tráfico de Carreteras Nacionales. Departamento de Transporte de Estados Unidos de América.
— Regulation 110P Tire Selection and Rims for Motor Vehicles; de las Normas Federales de Seguridad para Vehículos Automotores. Administración de Seguridad en el Tráfico de Carreteras Nacionales. Departamento de Transporte de Estados Unidos de América.
— Regulation 110T Tire Selection and Rims for Motor Vehicles: de las Normas Federales de Seguridad para Vehículos Automotores. Administración de Seguridad en el Tráfico de Carreteras Nacionales. Departamento de Transporte de Estados Unidos de América.
— Regulation 119 New Pneumatic Tires -- MPVs, Trucks, Buses, Trailers, Motorcycle; de las Normas Federales de Seguridad para Vehículos Automotores. Administración de Seguridad en el Tráfico de Carreteras Nacionales. Departamento de Transporte de Estados Unidos de América.
— Organización Técnica Europea de Llantas y Rines.-European Tyre and Rim Technical Organisation, Bélgica. Datos Técnicos 2016, vigente y anteriores.
— Asociación de Llantas y Rines de E.U.A.- Tire & Rim Association-Datos técnicos 2016, vigente y anteriores.
— Indian Tyre Technical Advisory Committee (ITTAC), 2014 y 2018, vigente y anteriores.
TRANSITORIOS
Primero: La presente Norma Oficial Mexicana entrará en vigor a los 120 días naturales contados a partir del día natural inmediato siguiente al de su publicación en el Diario Oficial de la Federación.
Segundo: Cuando la presente Norma Oficial Mexicana entre en vigor, cancelará a la Norma Oficial Mexicana NOM-086/1-SCFI-2011, publicada en el Diario Oficial de la Federación el 19 de abril de 2011.
Tercero: Los certificados vigentes respecto a la Norma Oficial Mexicana NOM-086/1-SCFI-2011, que hayan sido emitidos con anterioridad a la fecha de entrada en vigor de la NOM-086-1-SCFI-2020, continuarán vigentes hasta su término. Los seguimientos de dichos certificados se realizarán conforme indica la NOM vigente al momento de hacer el seguimiento y los informes de resultados emitidos para fines del proceso de certificación para la NOM-086/1-SCFI-2011 podrán ser válidos, siempre que conserven su vigencia, para acreditar la presente NOM cuando se cumplan las especificaciones aquí establecidas.
Cuarto: Los modelos de llantas podrán comercializarse con el certificado de la NOM-086/1-SCFI-2011 hasta agotar su inventario al amparo de ese certificado, aunque haya perdido su vigencia, siempre y cuando se demuestre que el producto se produjo o importó antes de la entrada en vigor de la presente Norma.
Quinto: Los interesados en acreditarse y aprobarse con la presente NOM, podrán iniciar los trámites ante la Entidad de Acreditación correspondiente y la Secretaría de Economía en los términos de la Ley y su reglamento desde el momento de su publicación en el Diario Oficial de la Federación.
Ciudad de México, a 8 de febrero de 2022.- El Director General de Normas y Presidente del Comité Consultivo Nacional de Normalización de la Secretaría de Economía, Lic. Alfonso Guati Rojo Sánchez.- Rúbrica.
